Jako profesjonalny producent chcielibyśmy dostarczyć Państwu wektorowe analizatory sieci R&S ZNB8. Przy zakresach częstotliwości od 9 kHz do 4,5/8,5 GHz i od 100 kHz do 20/26,5/40/43,5 GHz, analizatory sieci są przeznaczone do mobilnego radia, sprzętu elektronicznego, a także zastosowań lotniczych i kosmicznych i obronnych, a także mogą być stosowane w wysokich szybki projekt płytki drukowanej. R&S®ZNB idealnie nadaje się do opracowywania, produkcji i serwisowania komponentów RF, takich jak wzmacniacze, miksery, filtry i kable.
| Modele | Porty | Częstotliwość | Złącza |
| R&S®ZNB8 Numer zamówienia 1334.3330.42 |
2 porty | 8 GHz | N (f) |
| R&S®ZNB8 Numer zamówienia 1334.3330.44 |
4 porty | 8 GHz | N (f) |
Zakres częstotliwości od 9 kHz do 43,5 GHz
Dwa lub cztery porty
Szeroki zakres dynamiki do 140 dB
Krótkie czasy przemiatania wynoszące 4 ms dla 401 punktów
Szeroki zakres przemiatania mocy 98 dB
Zaprojektowane tak, aby spełniać najwyższe standardy
Odbiorniki R&S®ZNB łączą wysoką moc z wysoką czułością i niskim poziomem szumów śladowych. Jednostka podstawowa R&S®ZNB ma zazwyczaj zakres dynamiki 140 dB. Opcja R&S®ZNB8-B5x rozszerza zakres dynamiki do 150 dB w przypadku pomiarów między portami. Analizator mierzy parametry S o bardzo małej wartości i dryftach fazowych, zwykle niższych niż 0,01 dB/°C i 0,15°/°C.
Kalibrowany R&S®ZNB umożliwia precyzyjne pomiary przez kilka dni bez ponownej kalibracji.

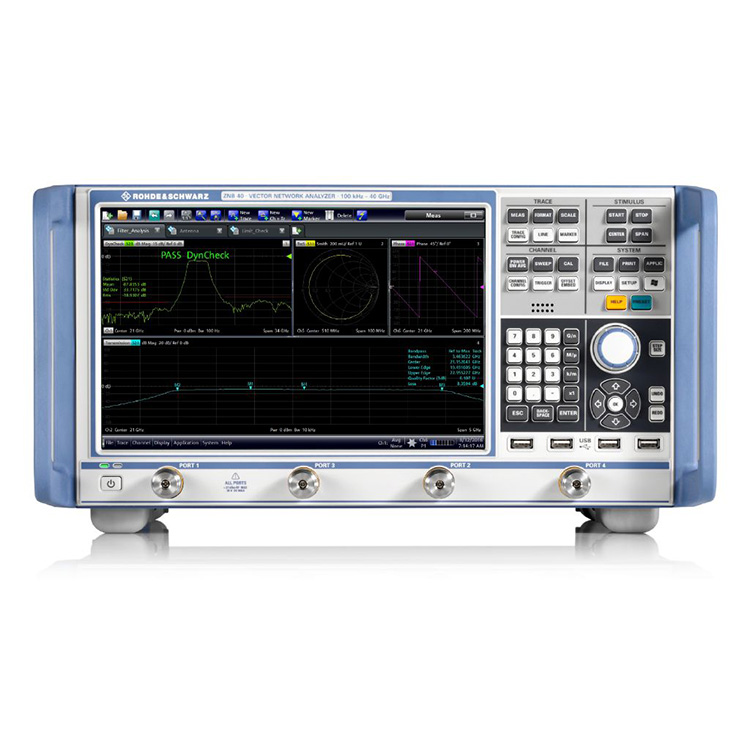

R&S®ZNB40 z czterema portami.
Wygodna charakterystyka aktywnych i pasywnych komponentów RF
R&S®ZNB oferuje wiele funkcji i opcji, w tym funkcje osadzania/deembeddingu, parametry S w trybie mieszanym dla zrównoważonej charakterystyki testowanego urządzenia oraz przedefiniowane parametry S dla elastycznej konfiguracji konfiguracji testowej. Dostępne są również opcje pomiaru w dziedzinie czasu z wykresami oka, pomiarami konwersji częstotliwości i dwoma niezależnymi generatorami wewnętrznymi.
Szybkie pomiary i łatwa kontrola komponentów zewnętrznych
Krótkie czasy ustalania syntezatora zapewniają R&S®ZNB bardzo krótkie okresy pomiarowe. Duże szerokości pasma IF umożliwiają szybki czas próbkowania. Zapewnia także szybkie przetwarzanie danych na wyświetlaczu i szybki transfer danych LAN lub IEC/IEEE do sterownika. Funkcje takie jak przemiatanie segmentowe dodatkowo skracają czas pomiaru. Modułami lub częściami zewnętrznymi można łatwo sterować za pomocą zintegrowanych interfejsów sterujących, takich jak RFFE GPIO, GPIB i we/wy modułu obsługi.
Menu konfiguracji interfejsu RFFE GPIO.
Pomiary na maksymalnie 48 portach
R&S®ZNB w połączeniu z różnymi matrycami przełączników stanowi kompleksowe rozwiązanie do kompleksowych pomiarów na modułach z maksymalnie 48 portami. Matryce firmy Rohde & Schwarz zapewniają pełne pomiary poprzeczne w celu określenia wszystkich parametrów S dla wieloportowego testowanego urządzenia. Jednostki automatycznej kalibracji z maksymalnie 24 portami umożliwiają szybką i dokładną kalibrację konfiguracji.
R&S®ZNB z dwiema matrycami przełączającymi R&S®ZN-Z84.
Różne akcesoria do kalibracji, weryfikacji i różnych pomiarów
Zestawy do kalibracji i weryfikacji mechanicznej
Automatyczne jednostki kalibracyjne
Kable testowe
Klucze dynamometryczne
Obsługuje rodzinę czujników mocy R&S®NRP
i wiele więcej
