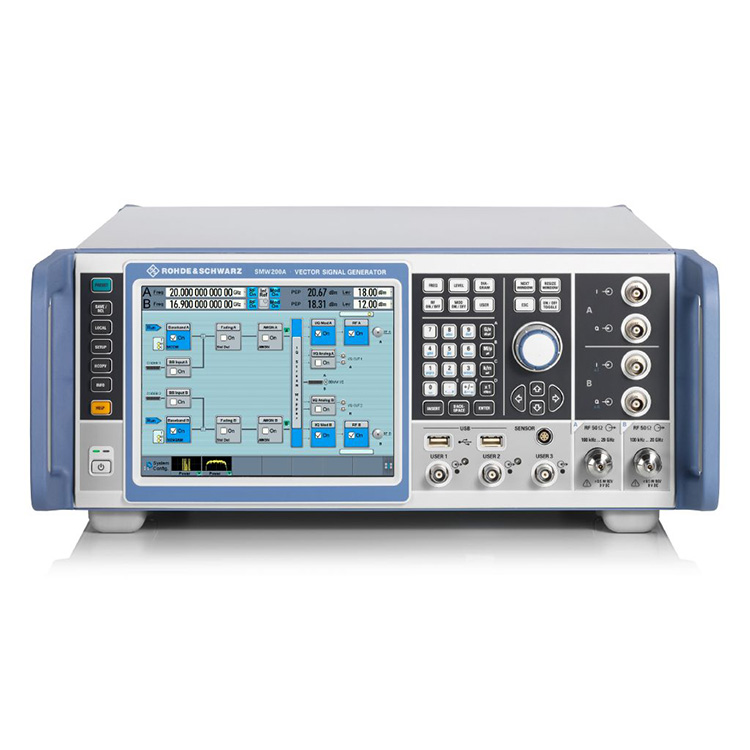

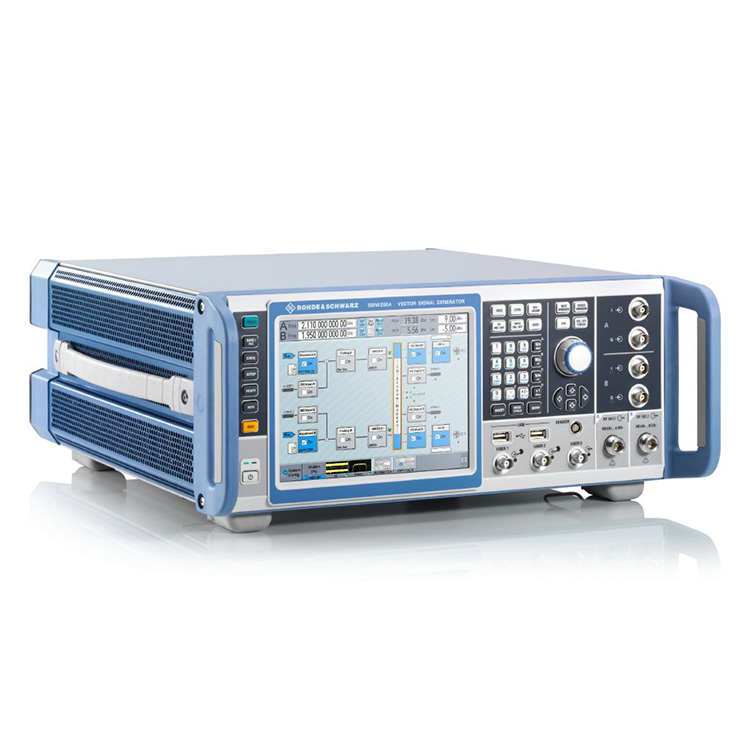

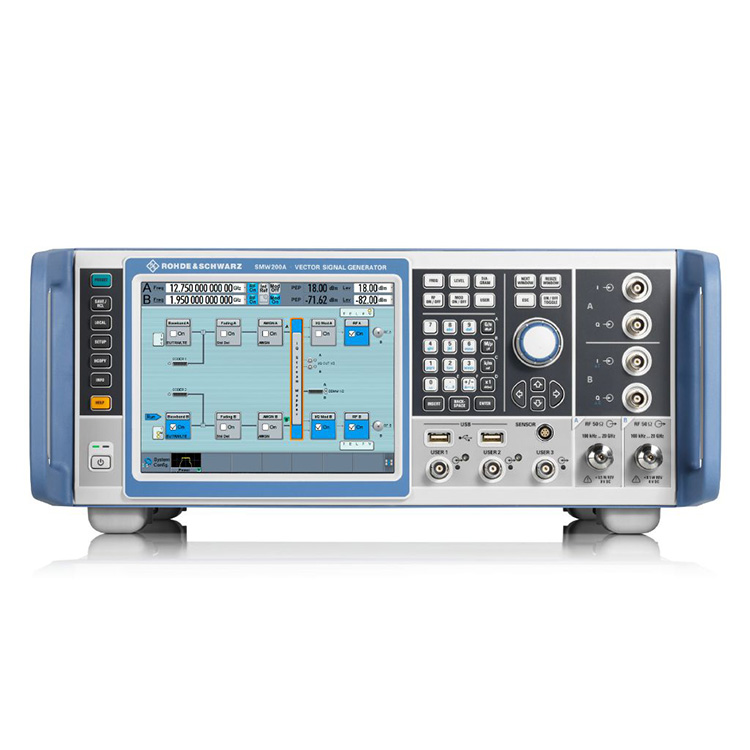

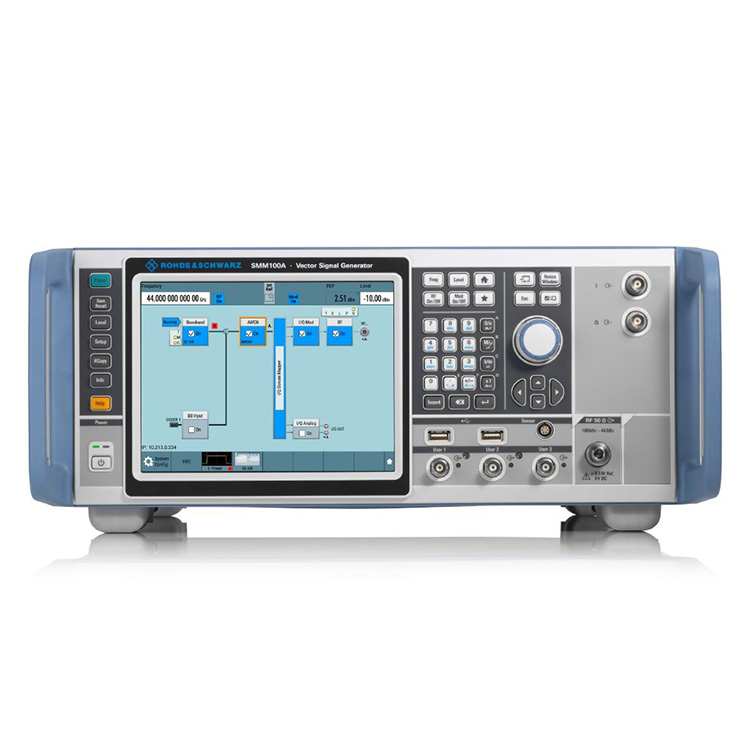

Jako profesjonalny producent chcielibyśmy dostarczyć Państwu generatory sygnału R&S SZU100A. Może być również wyposażony w maksymalnie dwa wewnętrzne moduły pasma podstawowego i cztery moduły symulatora zanikania. Koncepcja ta zapewnia dwa w pełni funkcjonalne generatory sygnału wektorowego w jednym urządzeniu, co umożliwia łatwe generowanie złożonych scenariuszy sygnału.
| Nazwa produktu | Zakres częstotliwości | Zakres poziomu | Szerokość pasma modulacji I/Q | Harmonia |
| R&S®SZU100A | 100 kHz - 67 GHz | -120dBm - +18dBm | Wewnętrzne 2 GHz Zewnętrzne 2 GHz |
< -55 dBc > 3,5 GHz |
Zakres częstotliwości do 67 GHz (dwutorowy: do 44 GHz)
Pasmo modulacji 2 GHz
Zintegrowane zanikanie z przepustowością do 800 MHz i do 8x8 MIMO
Generowanie sygnału dla wszystkich głównych standardów komunikacji cyfrowej
Zaawansowany symulator GNSS i radaru
Jako profesjonalny producent chcielibyśmy dostarczyć Państwu generatory sygnału R&S SZU100A. Wymagania dotyczące wydajności i funkcjonalności różnią się w zależności od konfiguracji testu i aplikacji. R&S®SZU100A jest bezkonkurencyjny w spełnianiu tych różnorodnych wymagań i wyznacza nowe standardy dla generatorów sygnałowych. Podczas opracowywania i weryfikacji dowolnego typu testowanego urządzenia, w tym komponentów, modułów i kompletnych stacji bazowych – R&S®SZU100A z łatwością generuje odpowiednie sygnały testowe z najwyższą wydajnością. R&S®SZU100A ma elastyczną, modułową konstrukcję, którą można wyposażyć w dokładnie takie opcje, jakich wymagają aplikacje. Możliwa jest dowolna konfiguracja, od klasycznego jednościeżkowego generatora sygnału wektorowego po wielokanałowy tester odbiornika MIMO.

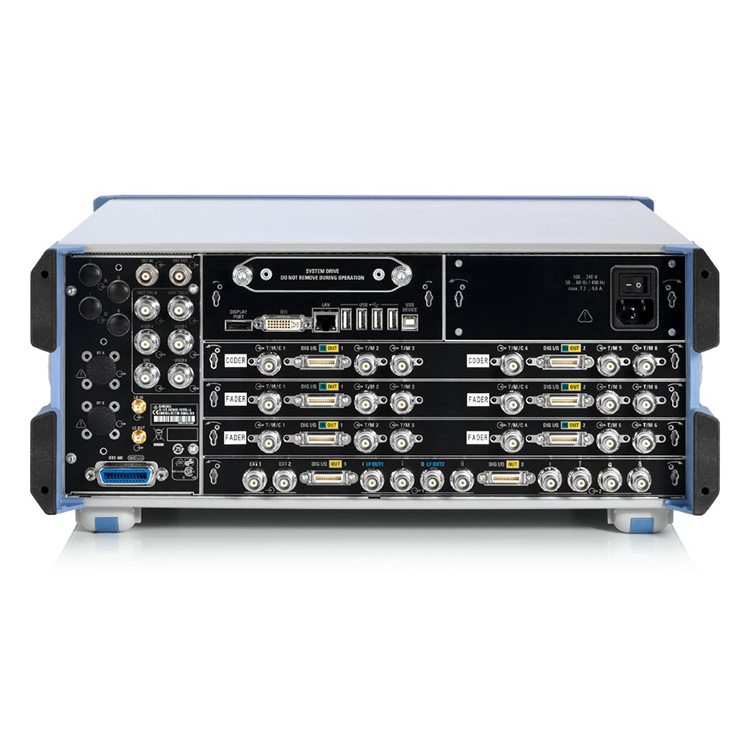

R&S®SZU100A pokrywa zakres częstotliwości do 67 GHz jako instrument jednotorowy i do 44 GHz jako instrument dwutorowy. Może być również wyposażony w maksymalnie dwa wewnętrzne moduły pasma podstawowego i cztery moduły symulatora zanikania. Koncepcja ta zapewnia dwa w pełni funkcjonalne generatory sygnału wektorowego w jednym urządzeniu, co umożliwia łatwe generowanie złożonych scenariuszy sygnału.
Standardowy, wysokiej klasy syntezator w R&S®SZU100A zapewnia wyjątkowe szumy fazowe SSB i działanie nieharmoniczne. Dostępnych jest kilka opcji o niskim poziomie szumów fazowych, które jeszcze bardziej poprawiają wydajność. Opcje ultraniskiego szumu fazowego R&S®SMW-B711/B721 zapewniają najlepszą w swojej klasie wydajność w zakresie szumu fazowego. R&S®SZU100A jest idealny do pomiarów wymagających czystości widmowej.
Szerokopasmowy modulator I/Q o szerokości pasma RF do 2 GHz pokrywa wszystkie zastosowania w swoim zakresie częstotliwości, w tym komunikację bezprzewodową, komunikację satelitarną i radar. Wewnętrzne pasmo podstawowe może generować sygnały o maksymalnej szerokości pasma modulacji RF wynoszącej 2 GHz.
Najnowocześniejsze przetworniki cyfrowo-analogowe i doskonała konstrukcja łańcucha RF zapewniają wyjątkową charakterystykę częstotliwościową modulacji < 0,4 dB w paśmie 2 GHz z doskonałą wydajnością EVM.
R&S®SZU100A oferuje zintegrowaną emulację kanału dla pasma zanikającego do 800 MHz. Profile zanikania dla wszystkich głównych standardów są dostępne jako ustawienia wstępne. Dzięki maksymalnie 64 kanałom zanikania wszystkie kluczowe scenariusze zanikania MIMO, takie jak 2x2, 3x3, 4x4, 8x4, 4x8 i 8x8, można skonfigurować w jednym instrumencie. Obsługiwana jest także agregacja do ośmiu nośnych, a moduły generatora sygnału SGT100A można podłączyć w celu zapewnienia maksymalnie ośmiu ścieżek RF.

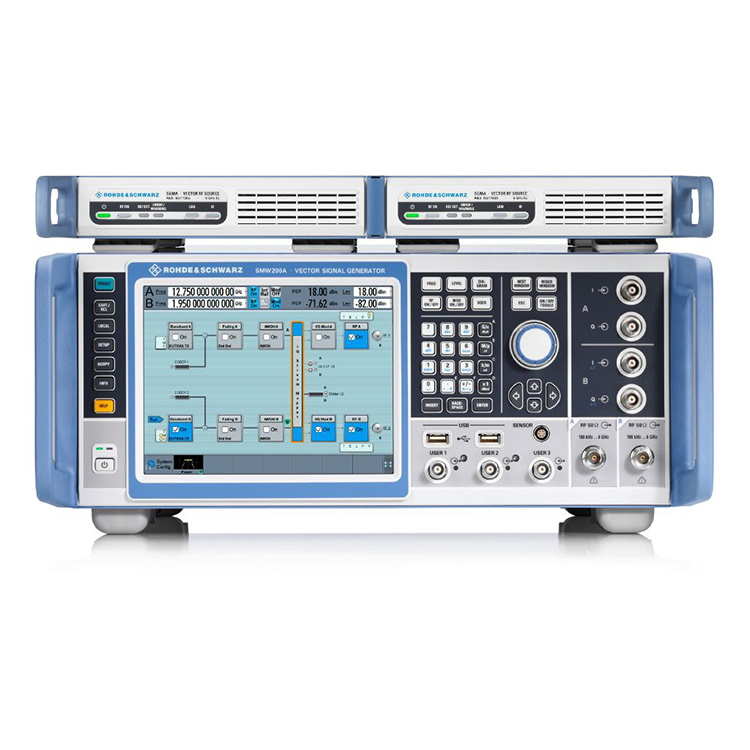

Dwutorowy R&S®SZU100A z sześcioma modułami generatora sygnału R&S®SGT100A obsługiwanymi z R&S®SZU100A;
Wbudowana funkcja graficzna R&S®SZU100A wyświetla wygenerowane sygnały w czasie rzeczywistym. Użytkownik może wybrać rodzaj wyświetlacza, np.: I/Q w funkcji czasu, widma częstotliwości, diagramu wektorowego lub CCDF. R&S®SZU100A oferuje również rejestrator makr SCPI z generatorem kodu, który rejestruje wszystkie ręczne kroki operacyjne w celu wygenerowania pliku ze zdalną sekwencją poleceń. Dostępne są zintegrowane szablony kodów umożliwiające bezpośrednie generowanie kodu wykonywalnego dla MATLAB®, CVI lub Python.
Graficzne monitorowanie sygnału w czasie rzeczywistym jest niezwykle przydatne przy generowaniu złożonych sygnałów.
Standardy komunikacji bezprzewodowej
Śledzenie kopert w czasie rzeczywistym
Symulacja GNSS
Symulacja radarowa
