Możesz mieć pewność, że kupisz trójścieżkowe diodowe czujniki mocy R&S NRP67SN-V z naszej fabryki. Czujniki mocy R&S®NRPxxS/SN wykorzystują trzy oddzielne ścieżki diod, z których każda pracuje w optymalnym zakresie detektora. Dzięki temu moc średnią można wyznaczyć z dużą dokładnością, niezależnie od rodzaju modulacji.
| Modele | R&S®NRP67SN-V |
| Zakres częstotliwości | 50 MHz - 67 GHz |
| Zakres poziomu | -70 dBm - +20 dBm |
| Interfejs LAN | √ |
| Typ złącza | 1,85 mm (m) |
Szybkie i dokładne pomiary mocy dla sygnałów CW i modulowanych
100 000 odczytów/s

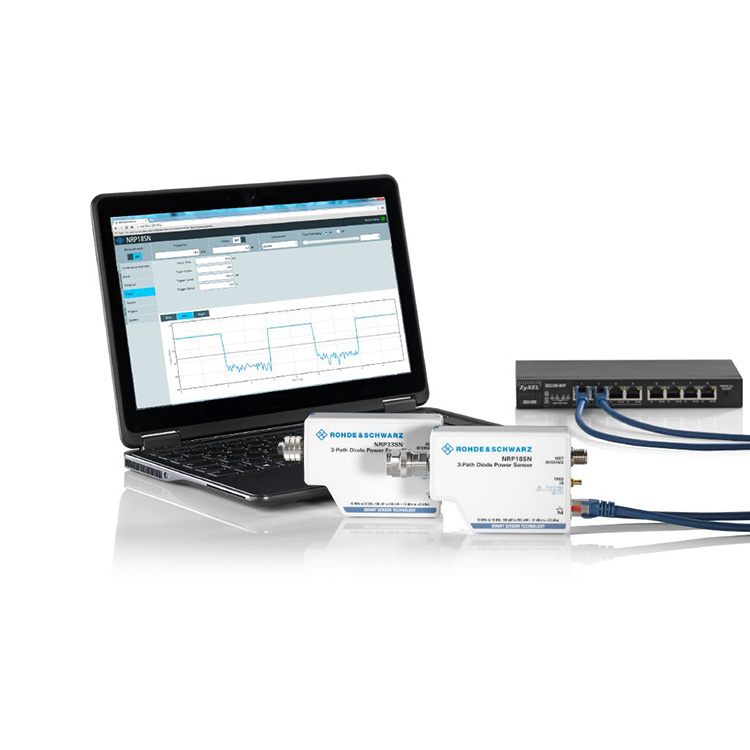

Sterowanie i monitorowanie przez LAN i USB
Czujniki do zastosowań wymagających dużej mocy
Elastyczna praca z jednostką bazową R&S®NRX
Czujniki mocy R&S®NRPxxS/SN wykorzystują trzy oddzielne ścieżki diod, z których każda pracuje w optymalnym zakresie detektora. Dzięki temu moc średnią można wyznaczyć z dużą dokładnością, niezależnie od rodzaju modulacji. Sygnały zakłócające lub harmoniczne nie mają większego wpływu na wyniki pomiarów. Dlatego czujniki mocy R&S®NRPxxS/SN zachowują się podobnie jak czujniki mocy termicznej, ale oferują znacznie większą prędkość. Zapewniają zakres dynamiki do 93 dB przy doskonałej dolnej granicy pomiaru wynoszącej –70 dBm.
Idealne rozwiązanie do wielu zastosowań
Trójścieżkowe diodowe czujniki mocy nadają się do wielu zastosowań, ponieważ obsługują pomiary średniej ciągłej, średniej impulsowej, średniej szczeliny czasowej, średniej bramki i pomiarów śladowych. Czujniki charakteryzujące się wyjątkową wydajnością oraz niespotykaną szybkością i dokładnością pomiaru mogą być wykorzystywane do wykonywania precyzyjnych pomiarów średniej mocy sygnałów bezprzewodowych, takich jak GSM i 3GPP, a także sygnałów o większej przepustowości, takich jak LTE, LTE-Advanced lub 5G.
Ulepszona koncepcja ścieżki przelotowej
Czujniki mocy R&S®NRPxxS(N) wykorzystują trzy oddzielne ścieżki diod, każda pracująca w optymalnym zakresie detektora. Moc średnią można wyznaczyć z dużą dokładnością niezależnie od rodzaju modulacji. Sygnały zakłócające lub harmoniczne nie mają większego wpływu na wyniki pomiarów. Dlatego czujniki mocy R&S®NRPxxS(N) zachowują się podobnie do czujników mocy termicznej, ale oferują znacznie większą prędkość i zakres dynamiki do 93 dB.
Nawet przy niskich poziomach do -70 dBm
Aby zwiększyć dokładność pomiaru na niskich poziomach, konieczne jest uśrednienie wielu zmierzonych wartości. Uśrednianie zmniejsza składową szumu, ale także spowalnia pomiar. Dlatego czujniki mocy R&S®NRPxxS(N) zostały zaprojektowane z myślą o wyjątkowo niskim poziomie szumów pomiarowych.
Czujniki mocy R&S®NRPxxS(N) mogą wykonywać pomiary w zakresie dolnego limitu –70 dBm z największą szybkością i dokładnością dostępną obecnie na rynku.
Nieograniczony czas pomiaru do 100 000 pomiarów/s
W szybkim, ciągłym trybie uśredniania czujniki mocy R&S®NRPxxS(N) mogą wykonać do 100 000 wyzwalanych pomiarów/s przy minimalnym czasie powtarzania wyzwalania wynoszącym 100 µs bez utraty żadnego pomiaru. Tę prędkość pomiaru osiąga się stosując tryb buforowany. W trybie buforowanym wszystkie zmierzone dane są gromadzone wewnątrz czujnika i przesyłane w jednym bloku do hosta czujnika. Czujniki R&S®NRPxxS(N) wykonują nowy szybki tryb bez ograniczeń czasowych!
Wykonuj pomiary mocy do 30 W

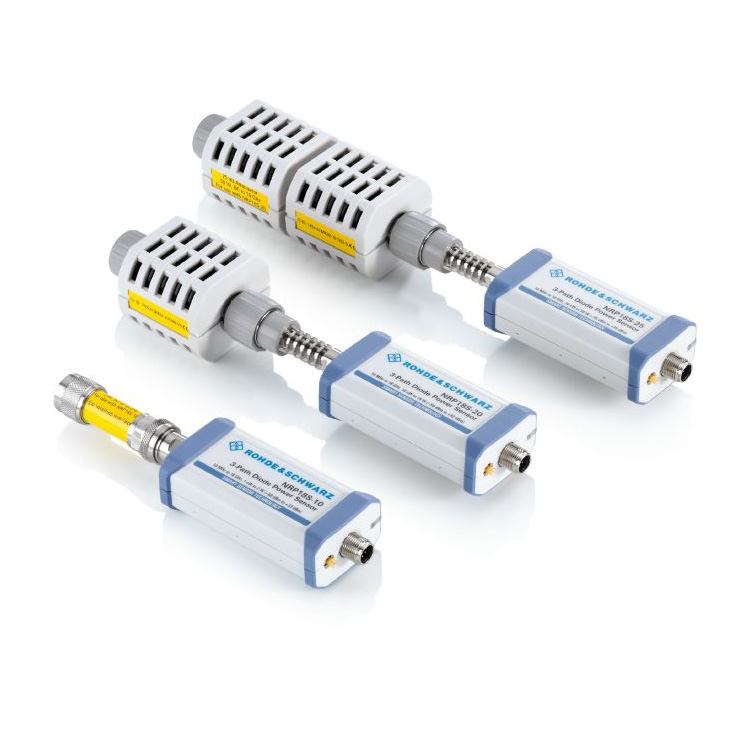

Trójdrożne diodowe czujniki mocy R&S®NRP18S-10, R&S®NRP18S-20 i R&S®NRP18S-25 składają się z R&S®NRP18S i tłumika sygnału wejściowego 10/20/25 dB. Są w stanie wykonywać pomiary mocy do 2 W, 15 W i 30 W. W przypadku stosowania z tłumikiem błędy niedopasowania pomiędzy czujnikiem a tłumikiem są automatycznie korygowane. Parametry S tłumika są określane i zapisywane w czujniku podczas produkcji.
Specjalnie zaprojektowane do stosowania w komorach próżniowo-termicznej (TVAC).

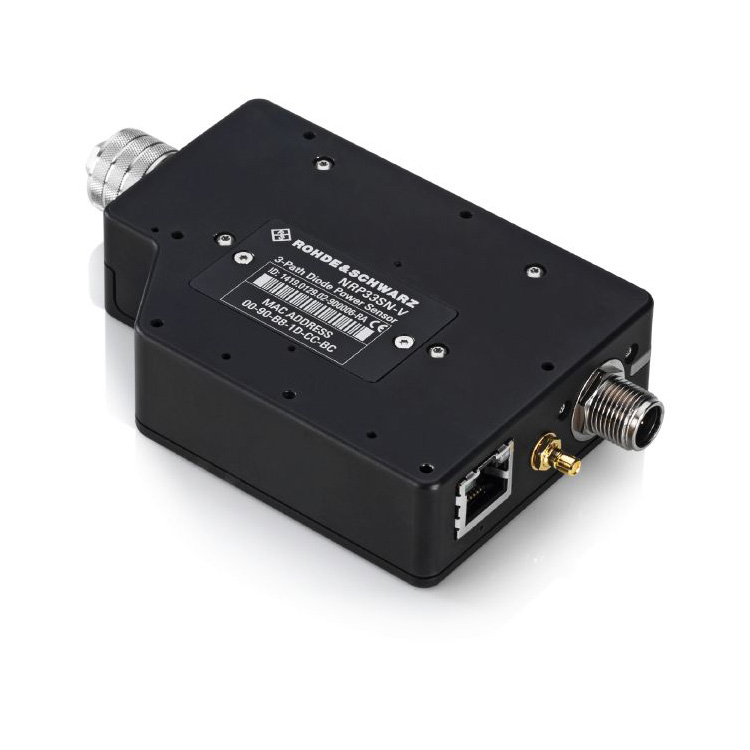

Czujnik mocy R&S®NRPxxSN-V zgodny z TVAC jest przeznaczony do zastosowań w komunikacji satelitarnej w zakresie częstotliwości do 67 GHz. Wszystkie komponenty podczas procesu produkcyjnego wypiekane są w komorze próżniowej, dzięki czemu odgazowanie jest ograniczone do minimum. Dzięki możliwości podłączenia do sieci LAN czujniki mocy można łatwo kontrolować i monitorować z zewnątrz komory, a otwory odpowietrzające w obudowie zapewniają wyrównanie ciśnień.
