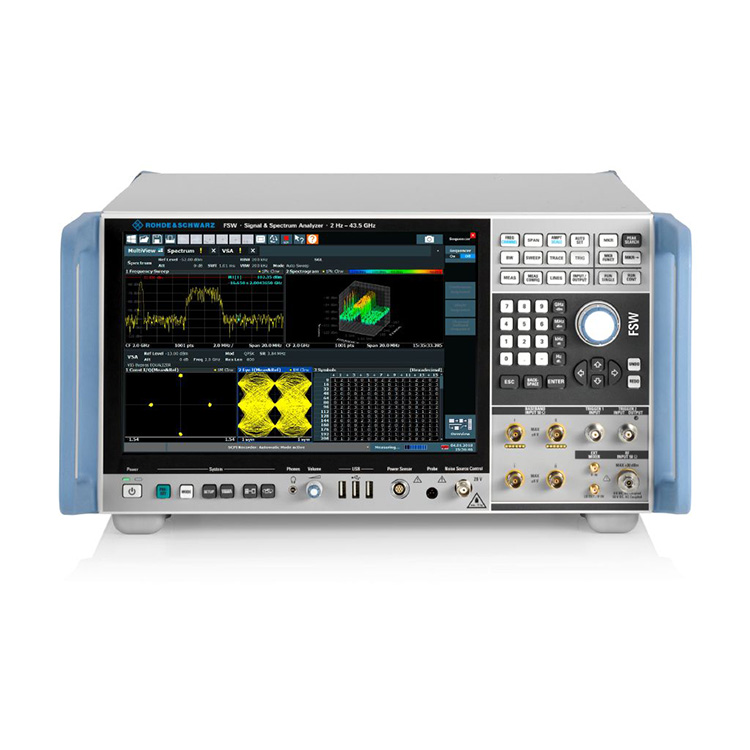

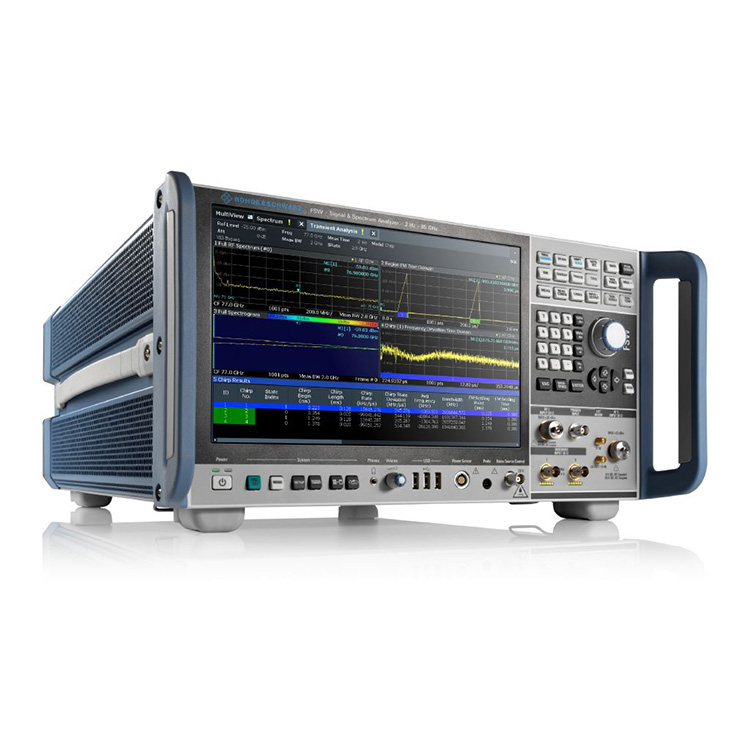

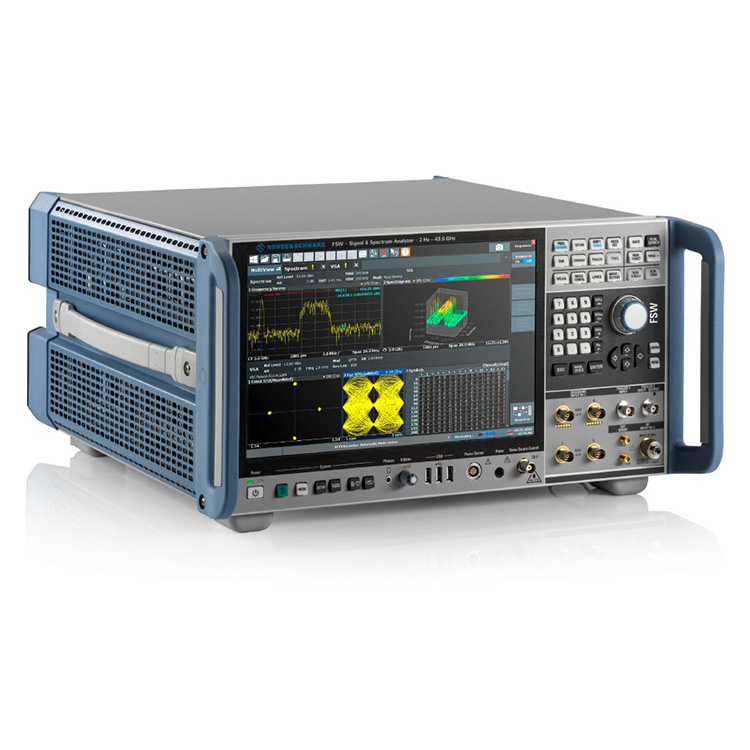

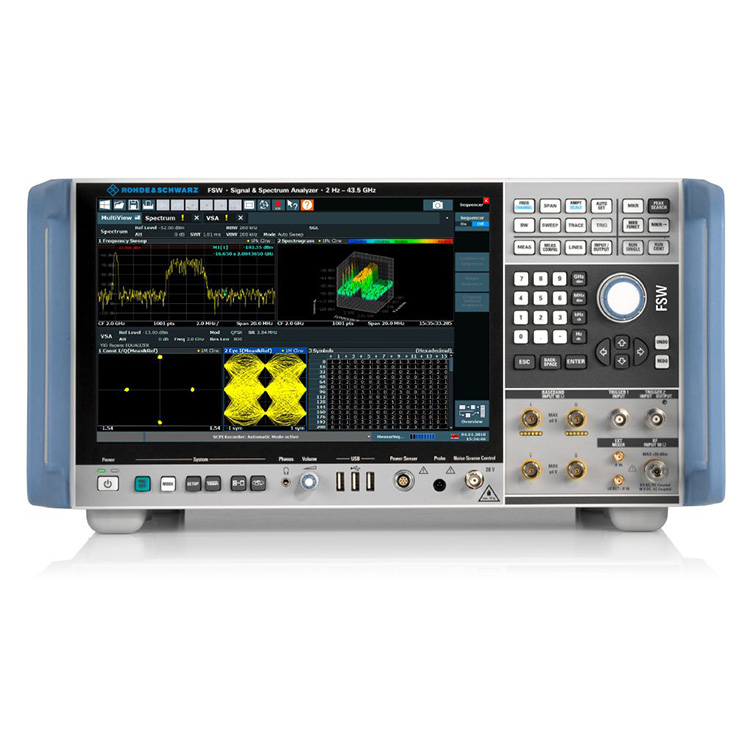

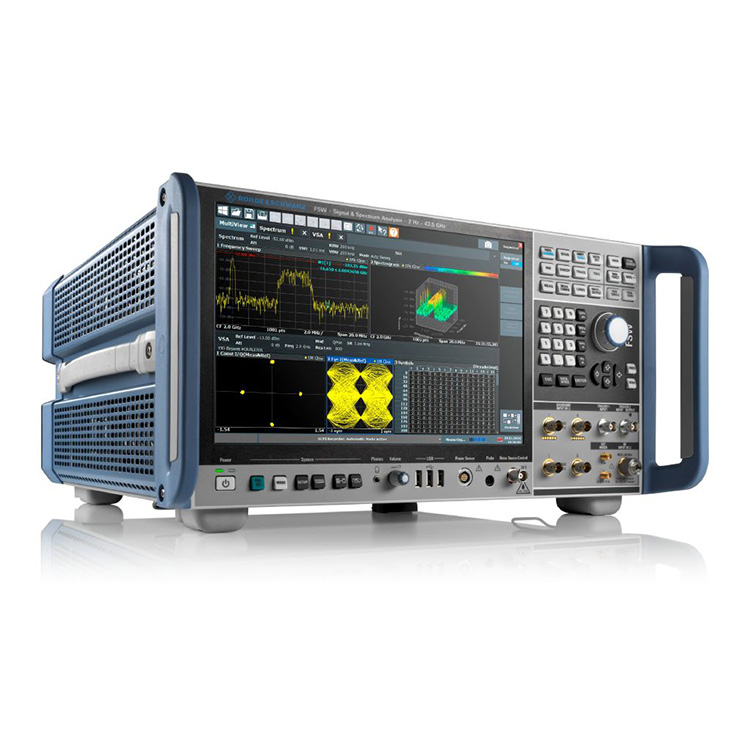

Dongguan Qihang Electronic Technology Co., Ltd. jest profesjonalnym producentem i dostawcą analizatorów sygnału i widma R&S FSW13 w Chinach. Przyrządy te mają złącze wejściowe, takie jak złącze typu SMA lub N, do podłączania zewnętrznych sygnałów RF lub anten.
| Modele | Zakres częstotliwości | Szum fazowy | Maks. szerokość pasma analizy |
| R&S®FSW13 Numer zamówienia 1331.5003.13 |
2 Hz - 13,6 GHz | < –136 dBc (1 Hz) (f = 1 GHz, przesunięcie 10 kHz) |
512 MHz |
Niezrównany niski poziom szumów fazowych i najlepsza czułość na rynku
Wewnętrzna szerokość pasma analizy 8,3 GHz
Szerokość pasma analizy w czasie rzeczywistym 800 MHz
Rejestrator SCPI upraszcza generowanie kodu
Wysoki zakres dynamiki umożliwia wyjątkową wydajność EVM
Wydajność RF spełniająca rygorystyczne wymagania
Analizator sygnału i widma R&S FSW13 na nowo definiuje najwyższej klasy analizatory sygnału i widma, oferując doskonały szum fazowy RF, wyświetlany średni poziom szumu, tłumienie intermodulacji i zakres dynamiczny dla pomiarów ACLR i harmonicznych.
Szum fazowy
Szum fazowy przy częstotliwości nośnej 10 GHz przy przesunięciu 10 kHz od nośnej: typ. –133 dBc (1 Hz).
Zaprojektowany dla wygody
Wielodotykowy wyświetlacz o wysokiej rozdzielczości i przekątnej 12,1 cala z obsługą gestów — płaska konstrukcja z wyglądem i obsługą systemu Windows 10
Różne pomiary mogą być wyświetlane jednocześnie w oddzielnych oknach, co ułatwia interpretację wyników
Wbudowany rejestrator SCPI upraszcza generowanie kodu dla automatycznych, zdalnie sterowanych pomiarów
Wygodny interfejs użytkownika
Zaawansowany R&S®FSW z 12,1-calowym wyświetlaczem o wysokiej rozdzielczości, wielodotykowym i wieloma innymi funkcjami.
Dogłębna analiza sygnału warstwy fizycznej 5G
Skalowalna, szeroka szerokość pasma analizy wewnętrznej R&S®FSW do 8,3 GHz umożliwia przechwycenie całej szerokości pasma sygnału łącza w dół i ocenę całego systemu.
Opcje R&S®FSW-K144 i R&S®FSW-K145 obejmują pomiary w paśmie downlink i uplink 3GPP 5G NR. Każda podramka sygnału jest analizowana i dostarczany jest szeroki zakres wyników pomiarów, w tym EVM, częstotliwość i moc różnych kanałów i sygnałów.
R&S®FSW-K144 5G Nowa aplikacja łącza radiowego w dół
R&S®FSW-K144 automatycznie wykrywa i ustawia wiele parametrów, dzięki czemu masz więcej czasu na skoncentrowanie się na wnioskach ze szczegółowej analizy.
Szybka i kompleksowa analiza sygnału radarowego
Oprócz szerokiego pasma analizy (do 8,3 GHz), funkcje analizy R&S®FSW są niezbędne do testowania radarów.
Aplikacja do pomiaru pulsu R&S®FSW-K6 mierzy wszystkie istotne parametry pulsu za naciśnięciem jednego klawisza
Opcja pomiaru listka bocznego czasu R&S®FSW-K6S mierzy parametry kompresji impulsu
Opcja R&S®FSW-K60/K60H analizuje sygnały przeskoku częstotliwości
Opcja pomiaru pulsu R&S®FSW-K6
Aplikacja do pomiaru tętna R&S®FSW-K6 mierzy wszystkie istotne parametry tętna za naciśnięciem jednego przycisku.
Bezobrazowa analiza sygnału szerokopasmowego w paśmie E
Analizator sygnału i widma R&S®FSW85 jest wyposażony w preselektor YIG dla częstotliwości od 8 GHz do 85 GHz, zapewniający analizę widma bez obrazu. Szerokie pasmo analizy (do 8,3 GHz) w połączeniu z opcją analizy/pomiaru chirp R&S®FSW-K60/-K60C umożliwia scharakteryzowanie sygnałów FMCW o szerokości do 5 GHz, takich jak te stosowane w radarach samochodowych.
Pomiary radarowe samochodowe
Sygnał FMCW o szerokości pasma 2 GHz przy 77 GHz mierzony za pomocą opcji R&S®FSW-K60C i wewnętrznego rozszerzenia pasma R&S®FSW-B2001 2 GHz
Wysokowydajne rozwiązania pomiarowe do projektowania, opracowywania i testowania ładunków satelitarnych, podsystemów i komponentów ładunku
R&S®FSW oferuje dedykowane aplikacje pomiarowe dla najbardziej krytycznych pomiarów, takich jak opóźnienie grupowe, liniowość, transfer wzmocnienia, stosunek mocy szumu (NPR) itp. Demoduluje także satelitarne sygnały RF w kilku standardach, takich jak DVB-S2X i OneWeb. Skalowalna, szeroka szerokość pasma analizy R&S®FSW (do 8,3 GHz) spełnia rosnące zapotrzebowanie na szerokie pasma sygnału.
Pomiary opóźnienia grupy wielonośnych R&S®FSW-K17
Mierzy bezwzględne i względne opóźnienie grupowe z dużą dokładnością w milisekundach.
Dzięki opcji analizy widma w czasie rzeczywistym niczego nie przeoczysz
Opcje czasu rzeczywistego R&S®FSW pozwalają użytkownikom niezawodnie wykrywać wyjątkowo krótkie, sporadyczne zakłócenia w zakresie nanosekund, nawet w pobliżu silnych nośnych – w paśmie do 800 MHz. Analiza widma w czasie rzeczywistym umożliwia użytkownikom analizę istniejących algorytmów przeskoku częstotliwości i tworzenie alternatywnych algorytmów, aby zapobiec kolizjom pomiędzy sygnałami o różnych standardach pracującymi w tym samym paśmie częstotliwości.
Widmo w czasie rzeczywistym pasma ISM przy 2,4 GHz
Analizuje i zapobiega kolizjom pomiędzy sygnałami o różnych standardach, pracującymi w tym samym paśmie częstotliwości (np. WLAN i Bluetooth®).
Analiza sygnału cyfrowego
Opcja analizy sygnału wektorowego R&S®FSW-K70 umożliwia użytkownikom elastyczną analizę cyfrowo modulowanych pojedynczych nośnych aż do poziomu bitów. Jasno skonstruowana koncepcja obsługi upraszcza pomiary pomimo szerokiej gamy narzędzi analitycznych. R&S®FSW-K70M umożliwia analizę sygnałów o dwóch różnych schematach modulacji, takich jak sygnały DVB-S2X. Rozszerzenie R&S®FSW-K70P mierzy surowy błąd bitowy stawka (BER) na dane PRBS do PRBS23.
Analiza sygnału modulowanego 1024QAM
Diagram konstelacji, tabela wyników, tablica symboli i rozkład EVM.
