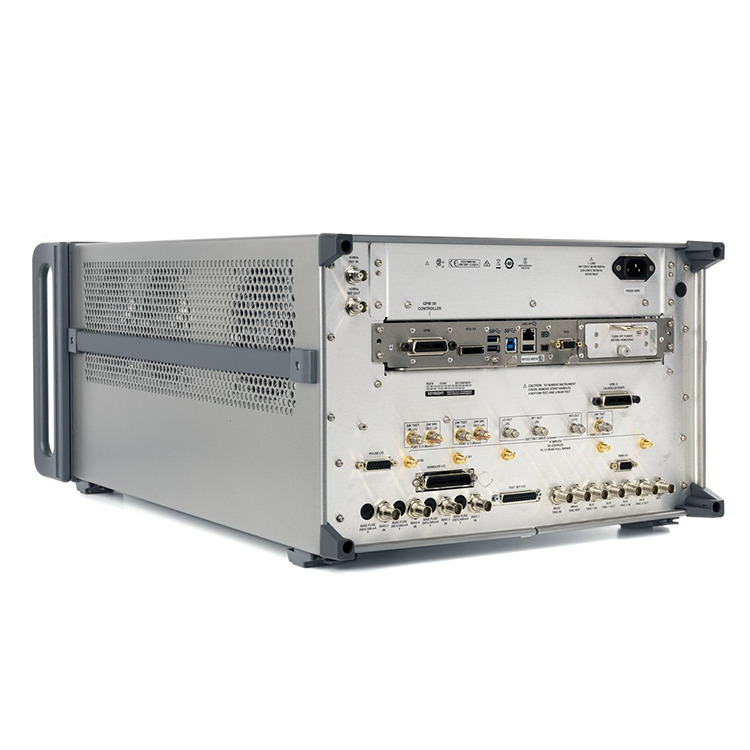

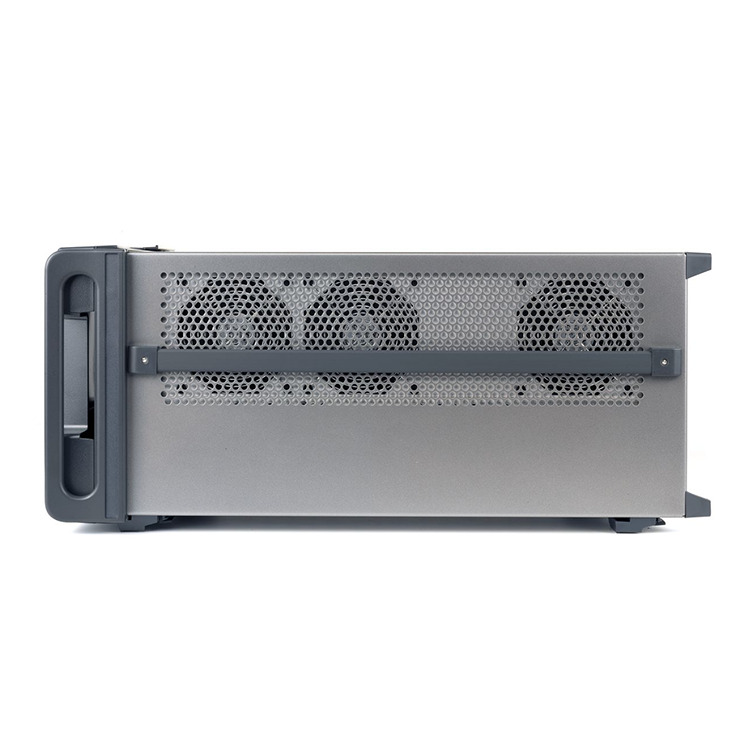

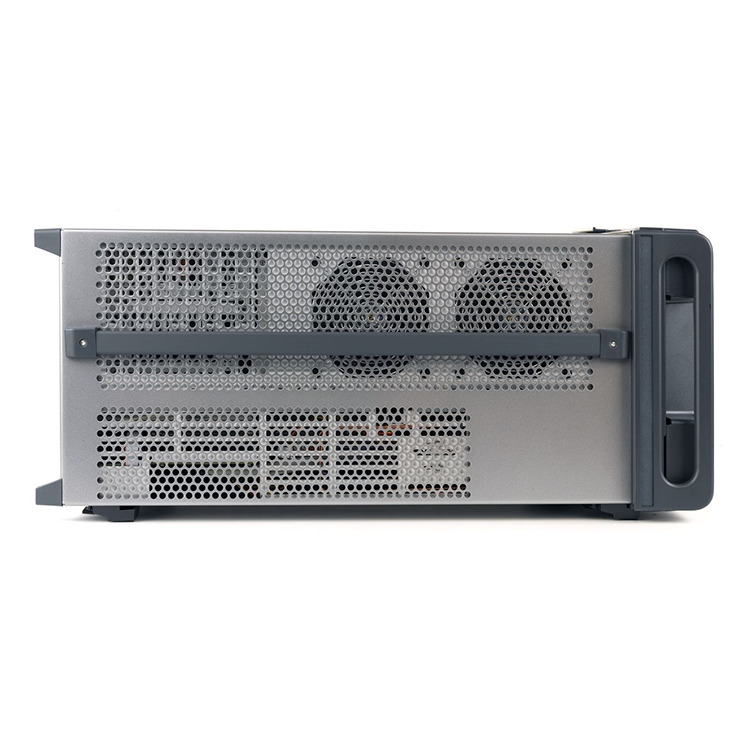

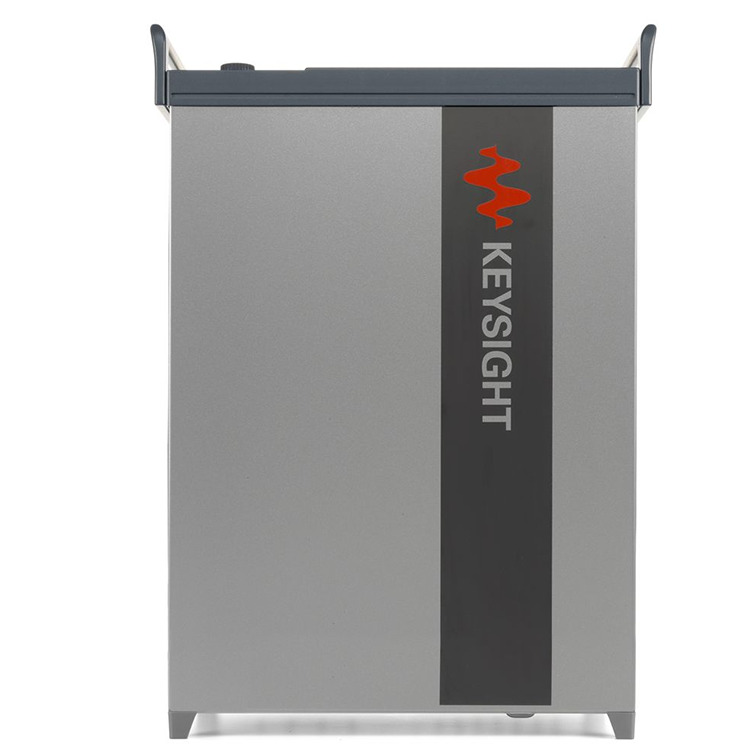

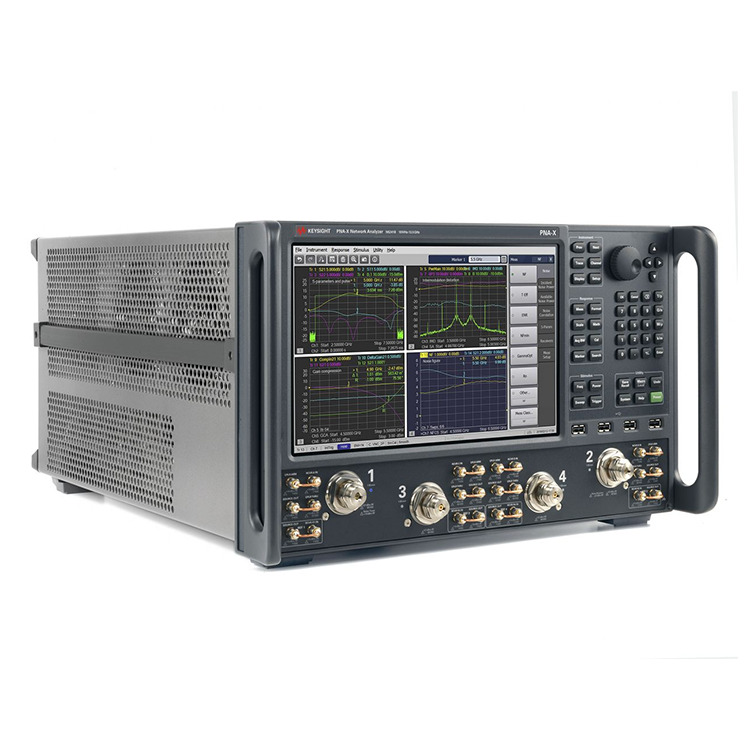

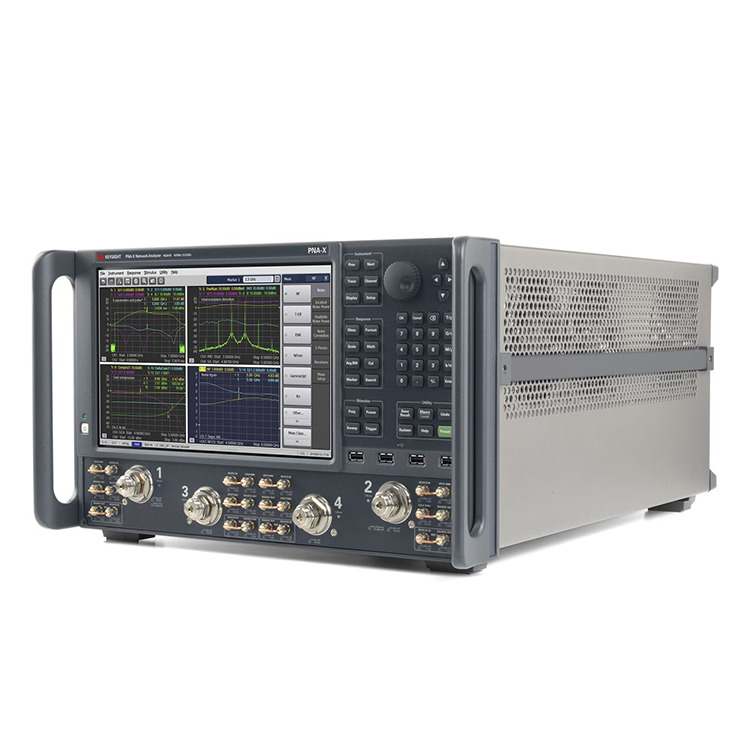

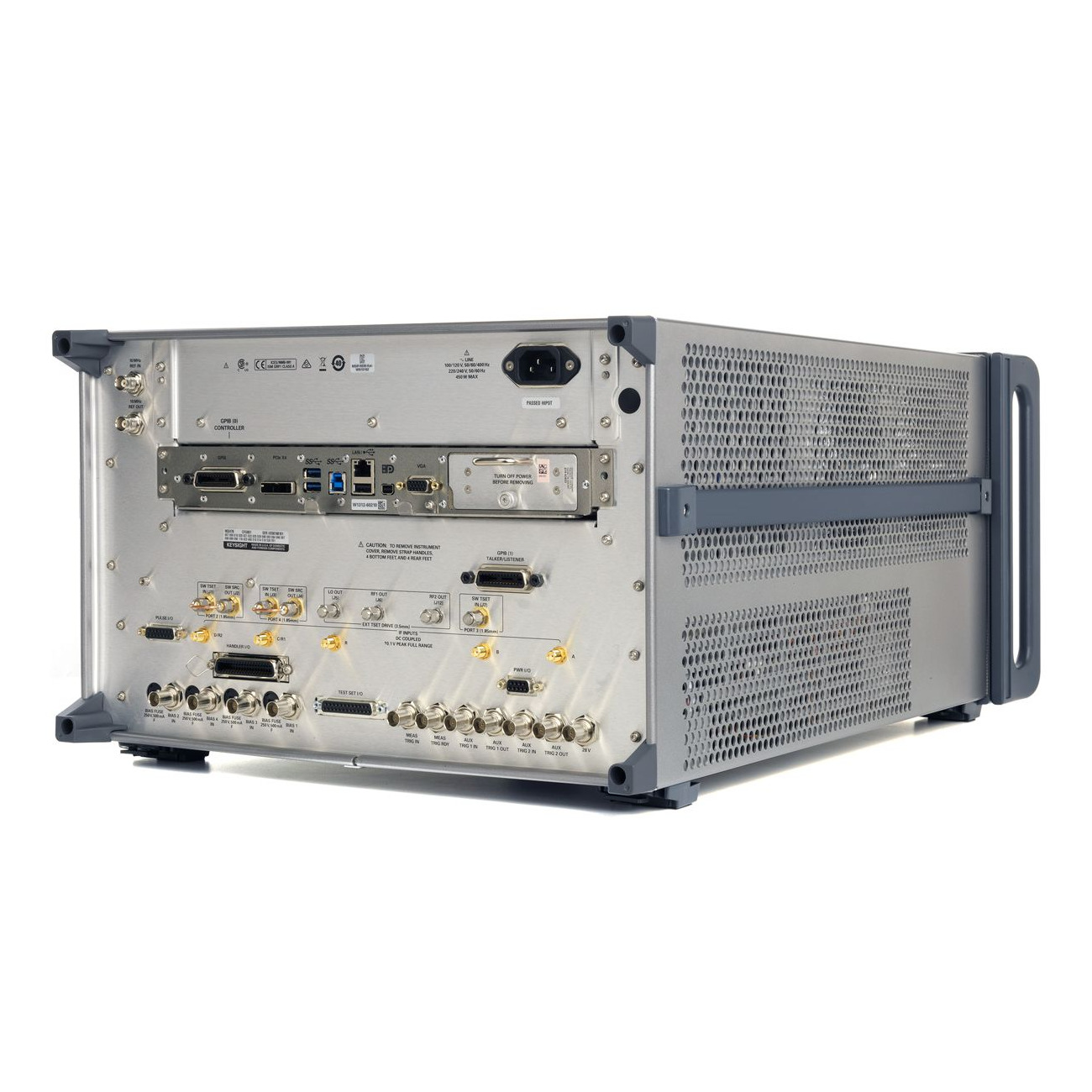

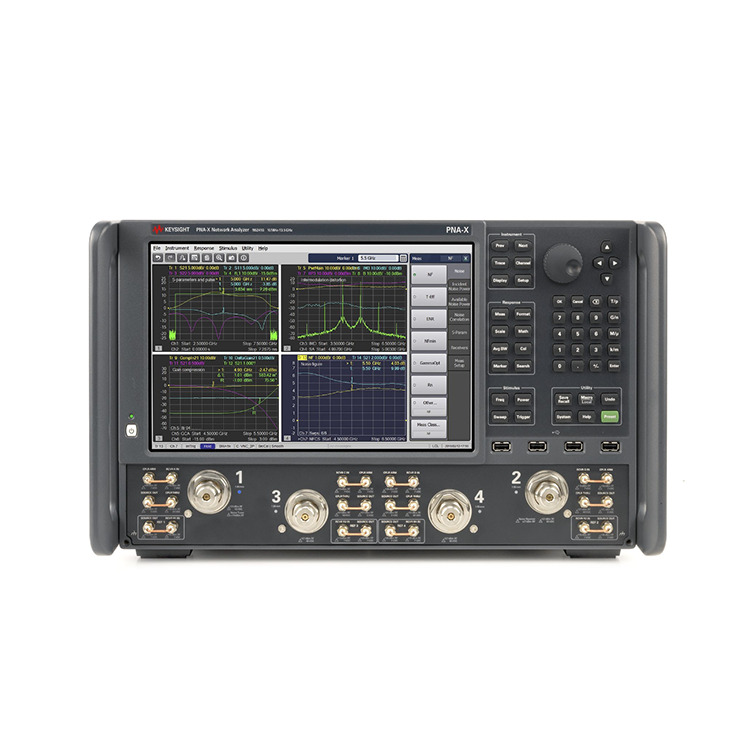

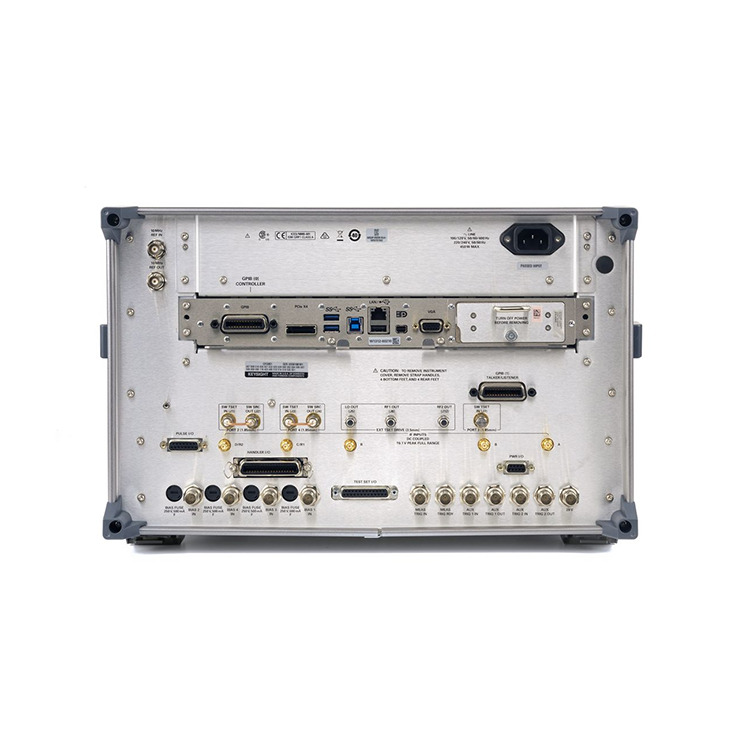

Jako profesjonalny producent chcielibyśmy dostarczyć Państwu analizatory sieci N5244B PNA-X. Mikrofalowy analizator sieci N5244B PNA-X 10 MHz do 43,5 GHz, 2 i 4 porty, to zintegrowany i elastyczny silnik testowy, który może mierzyć urządzenia aktywne, takie jak wzmacniacze, miksery i przetwornice częstotliwości.
Sięgnij po niezrównaną doskonałość
To coś więcej niż tylko wektorowy analizator sieci, PNA-X to najbardziej zintegrowany i elastyczny silnik testowy mikrofalowy na świecie do pomiaru urządzeń aktywnych, takich jak wzmacniacze, miksery i przetwornice częstotliwości. Sprzęt obejmuje dwa wewnętrzne źródła sygnału, sumator sygnału, odbiorniki parametrów S i szumu, modulatory i generatory impulsów oraz zestaw przełączników i punktów dostępu RF. Te funkcje sprzętowe zapewniają potężny rdzeń do szerokiego zakresu pomiarów liniowych i nieliniowych, a wszystko to za pomocą jednego zestawu połączeń z testowanym urządzeniem.
Uprość swój system testowy, zastępując całą szafę sprzętową jednym analizatorem sieci PNA-X.
Skróć czas testu dzięki najszerszej gamie zastosowań pomiarowych z pojedynczym połączeniem.
Dokładnie testuj liniową i nieliniową charakterystykę urządzenia, korzystając z zaawansowanej korekcji błędów.
Wybieraj spośród najszerszej w branży gamy aplikacji pomiarowych zapewniających szybkość, dokładność i łatwość użycia w zaawansowanych testach RF.
Szybszy wgląd w zachowanie komponentów dzięki wyświetlaczowi wielodotykowemu i intuicyjnemu interfejsowi użytkownika.
Analizatory sieciowe N5244B PNA-X Kluczowe dane dotyczące wydajności
Wysoka moc wyjściowa źródła od +13 dBm przy 1 GHz do +11 dBm przy 67 GHz
Wysoki zakres dynamiki: 134 dB przy 20 GHz w porcie testowym
Niski poziom szumów śladowych: 0,002 dB rms przy szerokości pasma 1 kHz
Niski poziom szumów odbiornika
Wysoki poziom kompresji odbiornika
Duża prędkość pomiaru: od 3,6 do 23 μs/punkt
Wysoka stabilność: < 0,03 dB/°C
| Zakres częstotliwości | 900 Hz do 67 GHz |
| Szum śladowy | 0,002 dB RMS |
| Wbudowane porty | 2 lub 4 |
| Najlepszy czas przemiatania 201 punktów | 5,5 do 9,7 ms |
| Maksymalna częstotliwość: | 43,5 GHz |
| Zakres dynamiczny: | 127 dB przy 35 GHz |
| Moc wyjściowa: | 12 dBm |
