Generatory sygnału N5182B MXG

Przegląd najważniejszych wydarzeń

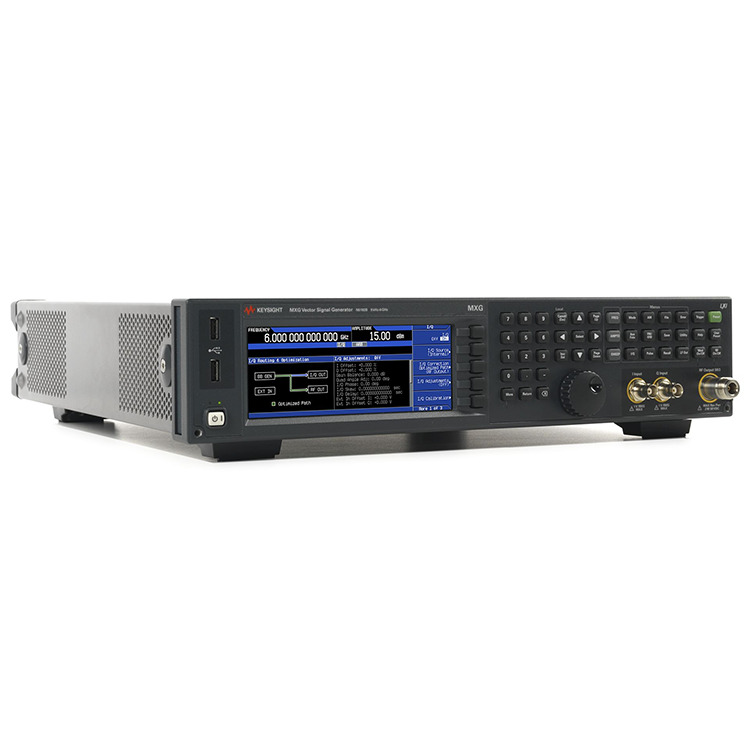

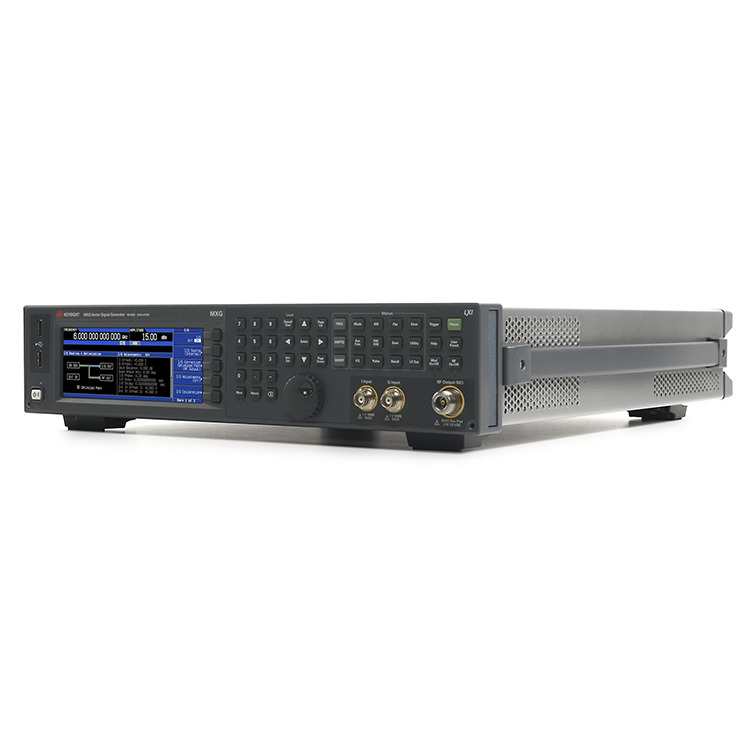

Wysokowydajny generator sygnału wektorowego MXG 9 kHz - 3 GHz

Generatory sygnałów analogowych i wektorowych MXG i EXG firmy Keysight N5182B zapewniają niezrównaną wydajność w pięciu kluczowych kategoriach: szum fazowy i czystość widmowa, szerokość pasma, EVM, ACPR i moc wyjściowa.

Wykonuj zaawansowane testy odbiorników zgodne z najnowszymi standardami, korzystając z oprogramowania MXG lub EXG i Signal Studio: zdefiniuj parametry sygnału, przenieś je do instrumentu i użyj sterowania w pętli zamkniętej lub interaktywnego podczas generowania sygnału.

Doprowadź swoje projekty do granic możliwości dzięki wyjątkowej wydajności sprzętu, w tym niezrównanym szumom fazowym i fałszywym charakterystykom.

Napędzaj wzmacniacze mocy i charakteryzuj nieliniowe zachowanie dzięki wiodącemu w branży współczynnikowi mocy sąsiedniego kanału (ACPR) i mocy wyjściowej.

Przetestuj urządzenia szerokopasmowe z fabrycznie wyrównaną szerokością pasma RF 160 MHz.

Skróć czas spędzony na tworzeniu sygnału dzięki oprogramowaniu PathWave Signal Generation, w tym LTE, WLAN i GNSS.

Obniż koszty posiadania dzięki 3-letnim cyklom kalibracji i kompleksowym rozwiązaniom do samodzielnej konserwacji.

Kluczowe specyfikacje

Zakresy częstotliwości: 9 kHz do 6 GHz

Szum fazowy przy 1 GHz, przesunięcie 20 kHz: –146 dBc/Hz

Zakłócenia niepożądane przy 1 GHz (nieharmoniczne): –96 dBc

Moc wyjściowa przy 1 GHz: +27 dBm

ACPR (wektor) W-CDMA 64 DPCH: –73 dBc

EVM (wektor) 802.11ac/LTE: 0,4 procent

Szerokość pasma (wektorowa): 160 MHz

Pamięć przebiegów arbitralnych (wektorowa): 1024 MSa

Co jest zawarte:

standardowy szum fazowy

standardowa moc wyjściowa, +18 dBm

tłumik elektroniczny

Generacja sygnału CW

modulator wektorowy (I/Q).

Zabezpieczenie przed odwrotną mocą 50 W

przewód zasilający odpowiedni dla danego kraju

zestaw dokumentacji (CD-ROM)

Kluczowe dane techniczne
