Jako profesjonalny producent chcielibyśmy zapewnić Państwu wysokiej jakości multimetry cyfrowe Fluke8558A. Model 8558A wykorzystuje tę samą platformę, co w pełni obciążony multimetr referencyjny 8588A.
Jako profesjonalny producent chcielibyśmy zapewnić Państwu wysokiej jakości multimetry cyfrowe Fluke8558A. Multimetr 8558A o rozdzielczości 8,5 cyfry umożliwia digitalizację z szybkością 5 megapróbek na sekundę w wysokiej rozdzielczości na potrzeby automatyzacji systemów w laboratoriach i środowiskach testowych na produkcji. Nowa, szybka konstrukcja systemu firmy Fluke i najszybsza w branży funkcja bezpośredniej digitalizacji umożliwiają znaczny wzrost przepustowości w przypadku wielu zautomatyzowanych aplikacji systemowych, które wymagają połączenia najwyższej szybkości i najlepszej dokładności. Znakomita dokładność jest zapewniana w szerokim zakresie pomiarowym, w dziewięciu funkcjach i intuicyjnym interfejsie użytkownika na kolorowym wyświetlaczu.
Model 8558A wykorzystuje tę samą platformę, co w pełni obciążony multimetr referencyjny 8588A. Platforma posiada wspólny, intuicyjny interfejs użytkownika z łatwą w obsłudze strukturą menu dla całej konfiguracji i pasującymi poleceniami zgodnymi ze SCPI dla zautomatyzowanego środowiska. Platforma 8588A gwarantuje minimum 100 000 odczytów na sekundę przy 4,5 cyfrze przez GPIB, USBTMC lub Ethernet oraz wbudowaną pamięć danych, która może pomieścić do 15 milionów odczytów.

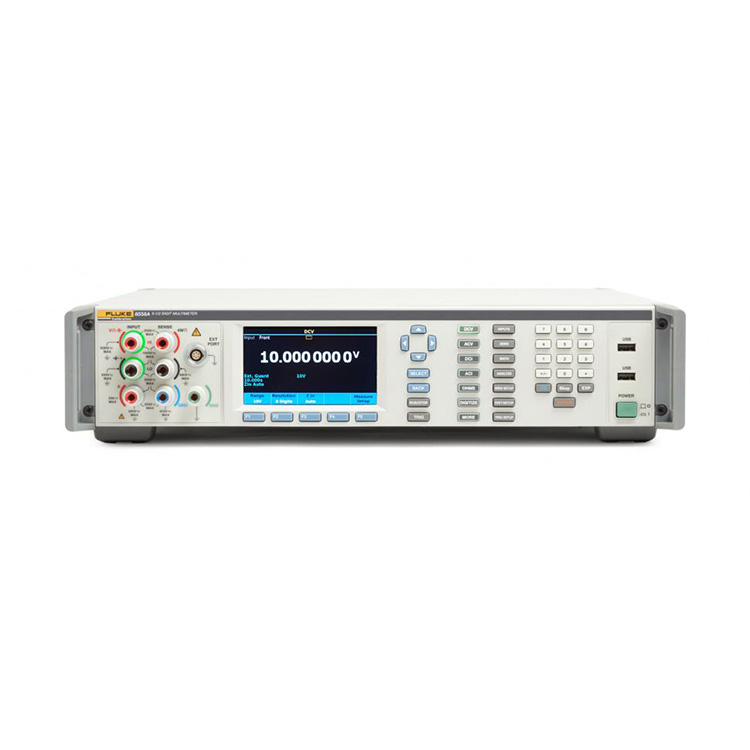

A. Terminale wizualnego zarządzania połączeniami
Aktywne terminale świecą, pomagając użytkownikowi wykonać prawidłowe połączenia.
B. Łatwo dostępne konfiguracje
Zakres, apertura, impedancja wejściowa, filtr RMS i inne konfiguracje pomiarowe są łatwo dostępne.
C. Duży, jasny, pełnokolorowy wyświetlacz
Intuicyjny interfejs użytkownika i płaska struktura menu ułatwiają dostęp do konfiguracji i przeglądanie wykresów trendów, przebiegów, FFT, histogramu i statystyk.
D. Programowalny przełącznik elektroniczny przód/tył
Eliminuje obsługę ręczną i umożliwia natychmiastowe wyniki proporcji za pomocą jednego zdalnego polecenia.
E. Zacisk 30 A (tylko 8588A; 2A dla 8558A)
Umożliwia najszerszy w branży zakres pomiaru prądu za pomocą jednego zacisku.
F. Klawisze menu programowego
Dostosuj się do aktywnej funkcji, dzięki czemu struktura menu będzie intuicyjna i łatwa do nauczenia.
G. Wybór wielu języków
Wybór języka angielskiego, chińskiego, francuskiego, japońskiego, koreańskiego, rosyjskiego i hiszpańskiego.
H. Wyzwalacz pracy/zatrzymania
Przełącza stan pomiaru ciągłego lub swobodnego.
I. Porty USB
Szybko i łatwo pobieraj dane na dysk flash.

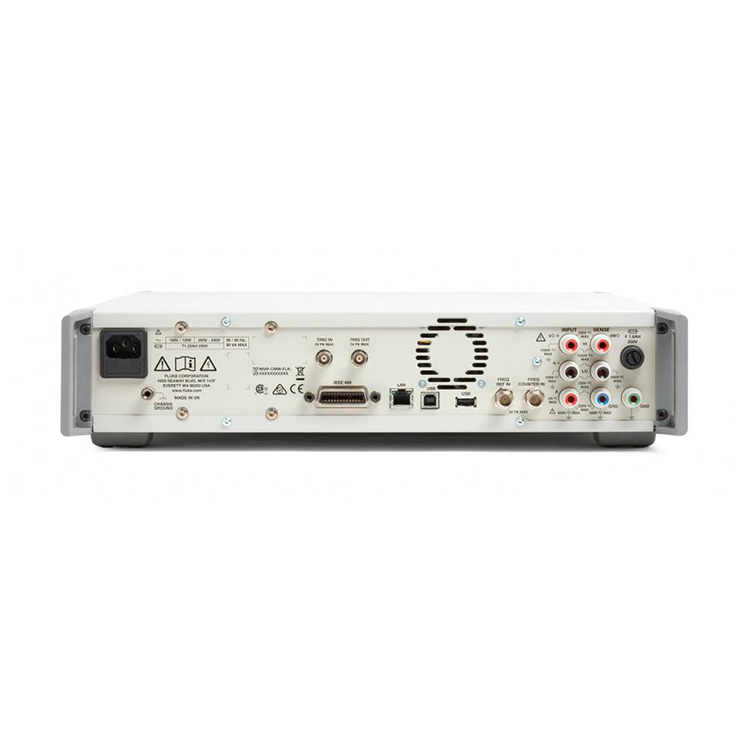

Fluke 8558A z objaśnieniami (tył)
J. Wejście/wyjście wyzwalacza
Precyzyjne wyzwalanie maksymalizuje synchronizację w automatyce systemu.
K. Licznik częstotliwości
Umożliwia pomiar licznika częstotliwości 100 MHz przy 0,5 uHz/z.
L. Zaciski wejściowe na panelu tylnym
Odzwierciedla terminale wejściowe na panelu przednim w celu zapewnienia kompatybilności połączeń i umożliwia pomiar skanowania z przodu/tyłu.
Interfejsy M.IEEE 488, LAN, USB
Standardowy interfejs zdalny umożliwiający prostą integrację systemu.
N. Port USB
Szybko i łatwo pobieraj dane na dysk flash.
O. 2 Terminal A
Napięcie stałe
100 mV do 1000 V, (maks. 1050 V)
Pełna skala 2,02x
Maksymalna rozdzielczość: 1 nV
4,0 μV/V (95%) 5,7 μV/V (99%), 1 rok
0,5 μV/V (95%) 0,65 μV/V (99%), stabilność przez 24 godziny
Otwór odczytowy od 0 do 10 s (rozdzielczość 200 ns)
Prąd stały
10 uA do 2 A (8558A)
Pełna skala 2,02x
Maksymalna rozdzielczość: 1 pA
9 μA/A (95%), 12 μA/V (99%), 1 rok
Otwór odczytowy od 0 ns do 100 s
Napięcie prądu przemiennego
10 mV do 1000 V, 1 Hz do 10 MHz, (maks. 1050 Vrms)
2,02x pełna skala Vpp, 1,2x pełna skala Vrms
Maksymalna rozdzielczość: 1 nV
80 μV/V (95%), 103 μV/V (99%), 1 rok
Prąd przemienny
10 uA do 30 A (tylko 8588A; 2 A dla 8558A)
2,02x pełna skala Vpp, 1 Hz do 100 kHz 1,2x pełna skala Vrms
Maksymalna rozdzielczość: 1 pA
300 μA/A (95%), 387 μA/V (99%), 1 rok
Opór
1Ω do 10 GΩ (maks. 20 GΩ)
Pełna skala 2,02x
Maksymalna rozdzielczość: 10 nΩ
10 μΩ/Ω (95%), 13 μΩ/Ω (99%), 1 rok
Tryb niskiego prądu, tryb wysokiego napięcia i odwrócenie prądu Tru Ohms™
Digitalizacja V
100 mV do 1000 V, (maks. 1050 V)
Pełna skala 2,02x
Maksymalna rozdzielczość: 18 bitów
Częstotliwość próbkowania 5 megapróbek na sekundę
Szerokość pasma do 20 MHz
Digitalizacja I
10 μA do 30 A (tylko 8588A; 2 A dla 8558A)
Pełna skala 2,02x
Maksymalna rozdzielczość: 18 bitów
Częstotliwość próbkowania 5 megapróbek na sekundę
Szerokość pasma do 4 MHz
Częstotliwość lub okres
Napięcie do 10 MHz
Prąd, do 100 kHz
Częstotliwość do 100 MHz na BNC
0,5 μHz/Hz, 1 rok
Pojemność
1 nF do 100 mF
400 μF/F, 1 rok
Temperatura
PRT i termopara
5 mK PRT, 25 mK TC - 1 rok
Moc RF
Zewnętrzny bocznik Rhode & Schwarz NRP serii DC I i AC I
Zewnętrzny bocznik DC I i AC I
A40B i dowolny inny bocznik zewnętrzny
Szybkość czytania
1 odczyt/s @ 8,5 cyfry do pamięci
100 000 odczytów/s przy 4,5 cyfrze w pamięci
Do 5 000 000 (5 MS/s) odczytów/s do pamięci ulotnej w trybie digitalizacji V i I
Przesyłanie do 500 000 odczytów/s przez USB w formacie binarnym
Pamięć pomiarów
15 milionów odczytów zmiennych
7,5 miliona odczytów z ulotnym znacznikiem czasu
16 GB nieulotne
GPIB, USBTMC, Ethernet
Natywne polecenia zdalne zgodne ze standardem SCPI
Tryb emulacji 8508A i 3458A
W pełni obsługuje bibliotekę procedur kalibracyjnych MET/CAL™ w emulacji Fluke 8508A
Kierowca IV
Pendrive USB do wygodnego przesyłania danych w formacie .csv
Mechanizmy spustowe
Ręczny spust
Zewnętrzne wejście i wyjście wyzwalacza BNC
Wyzwalacz wewnętrzny lub poziomowy
Wyzwalacz timera
Wyzwalacz epoki
Wyzwalacz liniowy
Wyzwalacz BUS
