E8257D, wiodąca w branży moc wyjściowa, dokładność poziomu i szum fazowy, z pokryciem częstotliwości od 100 kHz do 67 GHz (z możliwością rozszerzenia do 500 GHz) do testowania zaawansowanych radarów RF i mikrofalowych

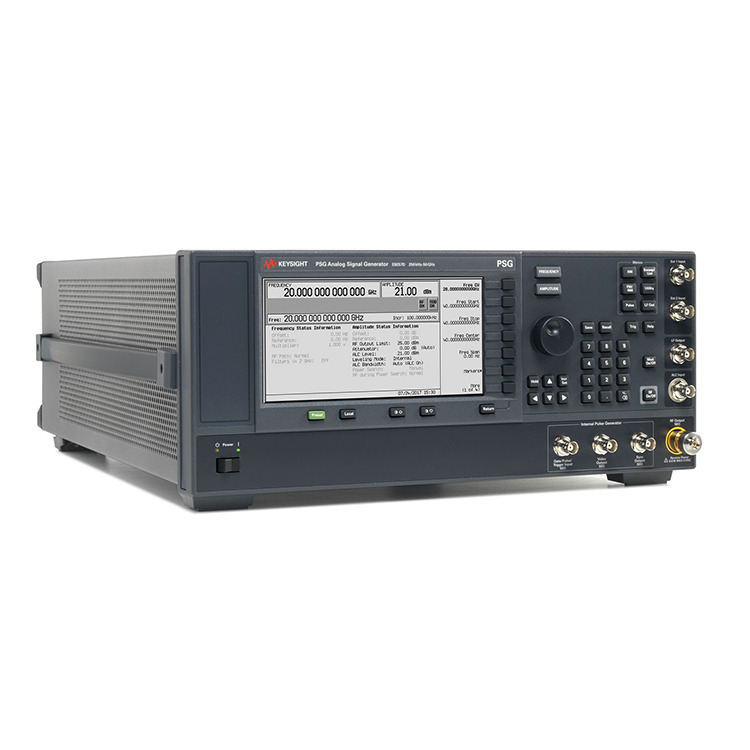

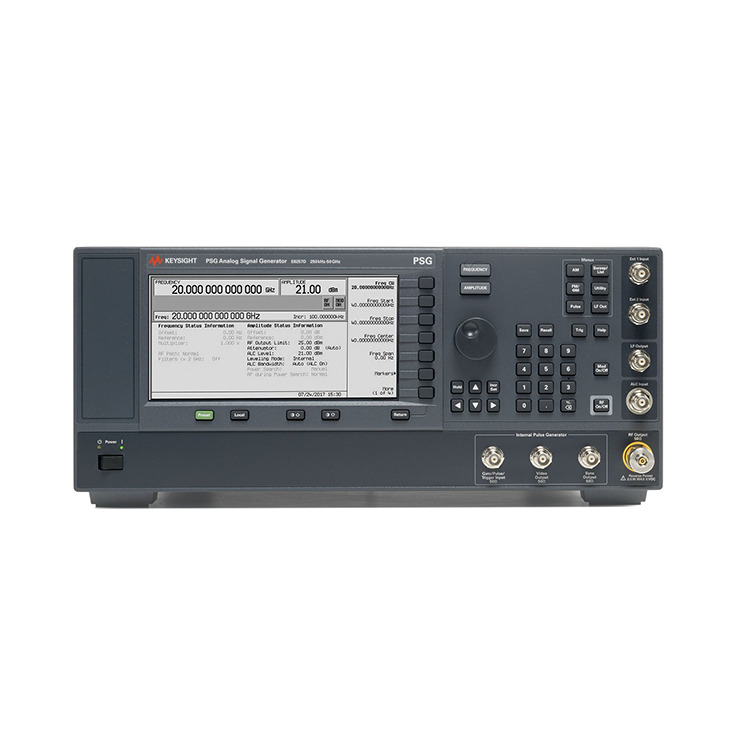

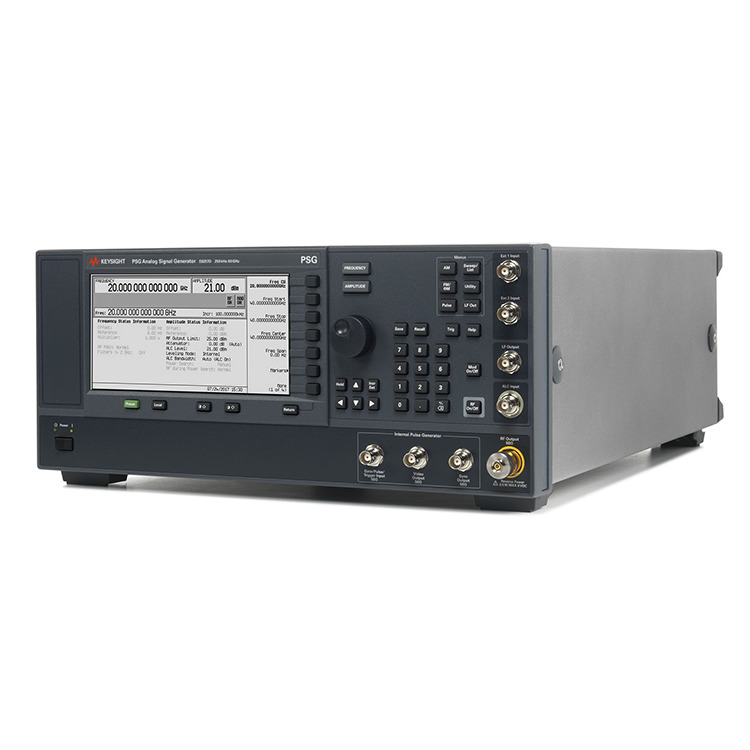

Generator sygnału analogowego E8257D PSG
Keysight E8257D to w pełni syntetyzowany generator sygnału o dużej mocy wyjściowej, niskim poziomie szumów fazowych i możliwościach modulacji. Specyfikacje dotyczą zakresu temperatur od 0 do 55°C, jeśli nie podano inaczej, i obowiązują po 45 minutach nagrzewania. Charakterystyka uzupełniająca, oznaczona jako typowa, nominalna lub zmierzona, dostarcza dodatkowych (niegwarantowanych) informacji w temperaturze 25°C, które mogą być przydatne w zastosowaniu produktu.
Podejmij najsurowsze wymagania testowe dzięki dokładności częstotliwości i poziomu na poziomie metrologicznym, doskonałym zniekształceniom i fałszywym charakterystykom
Pomiar w szerokim zakresie częstotliwości: dostępne modele 13, 20, 31,8, 40, 50 i 67 GHz (1,1 THz ze wzmacniaczem częstotliwości)
Testuj urządzenia o dużej mocy i przezwyciężaj straty w systemie testowym dzięki opcjom umożliwiającym generowanie mocy wyjściowej do 1 W (+30 dBm)
Uzyskaj wyjątkowo niski poziom szumów fazowych: –91 dBc/Hz przy przesunięciu 100 Hz i –126 dBc/Hz przy przesunięciu 10 kHz (10 GHz), aby sprostać testom radaru dopplerowskiego, ADC i blokowania odbiornika
Charakteryzuj urządzenia i obwody, dodając do sygnału AM, FM, PM i modulację impulsową
| Częstotliwość | 100 kHz – 70 GHz |
| Szum fazowy @ 1 GHz (przesunięcie 20 kHz) | -143 dBc/Hz |
| Przełączanie częstotliwości | < 7 ms |
| Modulacja IQ BW (wewnętrzna/zewnętrzna) | Do 4 GHz |
| Dostępne typy modulacji | AM, FM, PM, puls |
