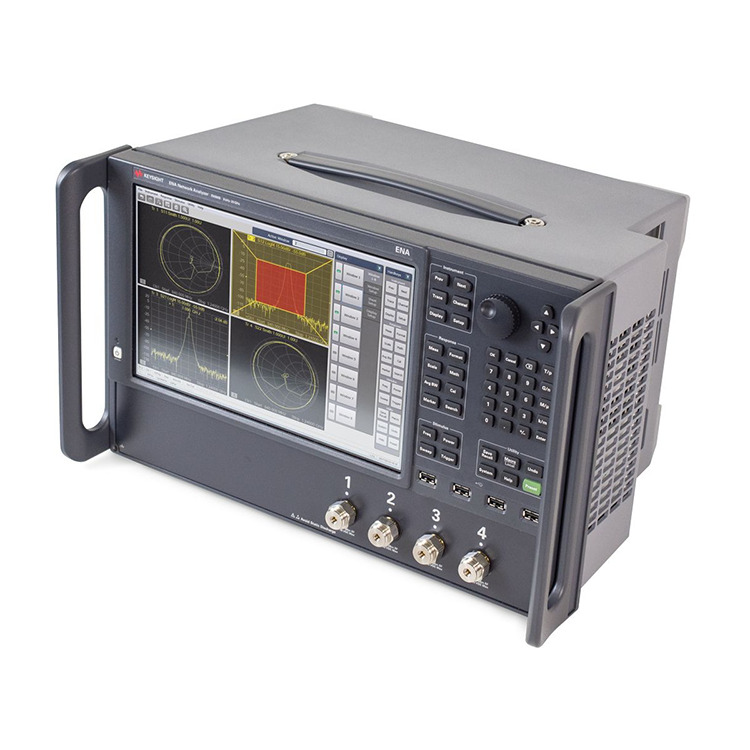

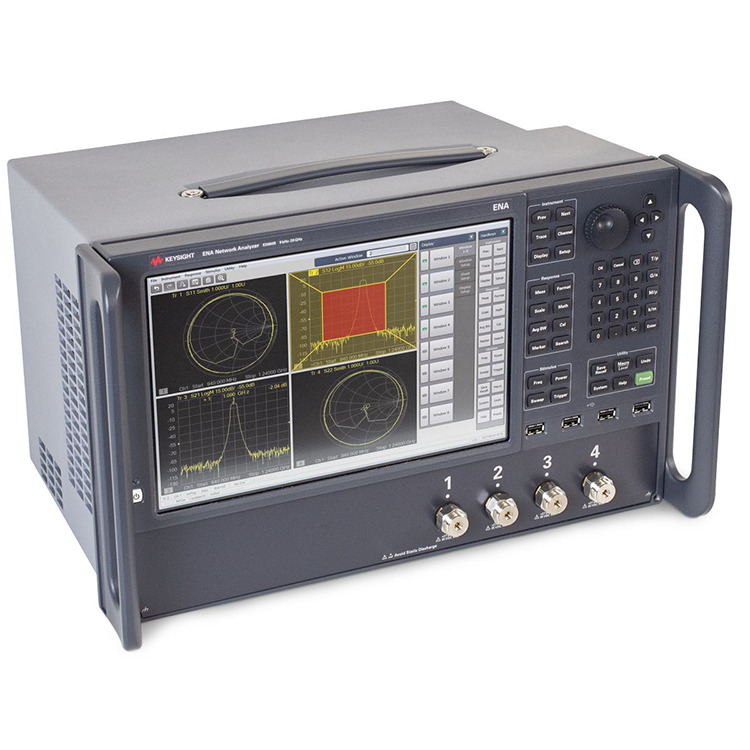

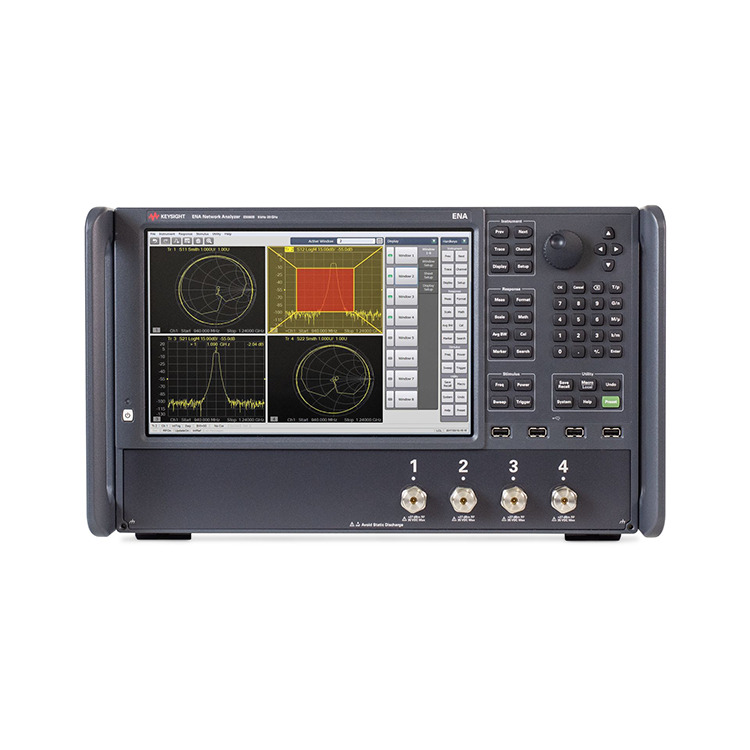

Możesz mieć pewność, że kupisz wektorowe analizatory sieci E5080B ENA z naszej fabryki, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę. Wektorowy analizator sieci E5080B ENA z ulepszoną opcją pomiaru TDR, umożliwia pełną charakterystykę urządzenia pod kątem elementów pasywnych i przetwornic częstotliwości.
Ponieważ urządzenia stają się wysoce zintegrowane, pełna charakterystyka wymaga kompletnego rozwiązania do pomiarów RF i mikrofal. E5080B zapewnia wydajność badawczo-rozwojową do 53 GHz i zaawansowaną elastyczność testów. Najlepszy w swojej klasie zakres dynamiki, szumy śladowe i stabilność temperaturowa gwarantują niezawodność i powtarzalność.
Analizator sieci wektorowej E5080B ENA umożliwia pełną charakterystykę urządzeń pod kątem elementów pasywnych, wzmacniaczy, mikserów i przetwornic częstotliwości.
Najbardziej elastyczny i zintegrowany wektorowy analizator sieci ENA w branży
Ponieważ urządzenia stają się wysoce zintegrowane, pełna charakterystyka wymaga kompletnego rozwiązania do pomiarów RF i mikrofal. E5080B zapewnia wydajność badawczo-rozwojową do 53 GHz i zaawansowaną elastyczność testów. Najlepszy w swojej klasie zakres dynamiki, szumy śladowe i stabilność temperaturowa gwarantują niezawodność i powtarzalność.
Analizator sieci wektorowej E5080B ENA umożliwia pełną charakterystykę urządzeń pod kątem elementów pasywnych, wzmacniaczy, mikserów i przetwornic częstotliwości. Możesz wykonać więcej testów za pomocą jednego urządzenia ze zintegrowanymi funkcjami, takimi jak źródła prądu stałego, trójniki polaryzacji, generatory impulsów, modulatory impulsów i wewnętrzne drugie źródło. Uzyskaj głębszy wgląd w aplikacje, w tym analizę widma, pomiary miksera i współczynnik szumów. Wybierz opcję z 2 lub 4 portami z pokryciem częstotliwości od 9 kHz do 20 GHz lub w przypadku wyższych częstotliwości od 100 kHz do 53 GHz.
Model E5080B wykorzystuje tę samą technologię pomiarową, co inne wektorowe analizatory sieci (VNA) firmy Keysight, takie jak PNA, PXI i USB VNA. Wspólna platforma oprogramowania ułatwia wybór odpowiedniego poziomu wydajności odpowiadającego potrzebom budżetowym i pomiarowym. Ta wspólność gwarantuje spójność pomiarów, powtarzalność i wspólny interfejs zdalnego programowania dla wielu przyrządów w działach badawczo-rozwojowych i produkcyjnych.
Szeroki zakres częstotliwości od 9 kHz do 4,5/6,5/9/14/20 GHz lub 100 kHz do 26,5/32/44/53 GHz
W pełni uchwyć wydajność urządzenia dzięki szerokiemu zakresowi dynamiki 140 dB
Uzyskaj pełną charakterystykę urządzenia dzięki opcjonalnym wbudowanym źródłom prądu stałego, trójnikom polaryzacji, generatorom impulsów i modulatorom impulsów
Konsekwentne testowanie między badaniami i rozwojem a produkcją za pomocą tych samych poleceń interfejsu użytkownika i SCPI, co w przypadku wysokiej klasy PNA
Popraw przepustowość, wykonując analizę widma, pomiary pulsacyjnej częstotliwości radiowej, pomiary miksera wektorowego, współczynnik szumu i nie tylko na jednym instrumencie
| Aplikacje: | Integralność sygnału Pomiary równowagi Parametry S |
| Najlepsza prędkość w 201 punktach, 1 przeciągnięcie: | 2 ms |
| Składniki: | Kable Anteny Miksery/przetworniki częstotliwości Filtry/dupleksery Wzmacniacze Złącza Izolatory |
| Zakres dynamiki: | 140dB |
| Współczynnik kształtu: | nie dotyczy |
| Typ instrumentu: | Blat |
| Maksymalna częstotliwość: | 53 GHz |
| Minimalna częstotliwość: | 9 kHz / 100 kHz |
| Liczba wbudowanych portów: | 2 porty |
| Liczba źródeł wewnętrznych: |
1 2 |
| Moc wyjściowa: | 10 dBm |
| Typ: | Blat |
| Stabilność temperatury: | 0,005 dB/ ⁰C (typowo) |
| Szum śladowy: | 0,0015 dB rms |
| Seria VNA: | Ten |
| Typ VNA: | Blat |
| Waga: | 14 kg (2-porty), 15 kg (4-porty) |
