Możesz mieć pewność, że kupisz analizatory impedancji E4991B z naszej fabryki. Analizator impedancji E4991B z zakresem częstotliwości od 1 MHz do 3 GHz, podstawową dokładnością 0,65% w szerokim zakresie impedancji, opcjami pomiaru materiałów do analizy charakterystyki temperatury i funkcją bezpośredniego odczytu przenikalności elektrycznej i przepuszczalności.
Możesz mieć pewność, że kupisz analizatory impedancji E4991B z naszej fabryki. Analizator impedancji E4991B 1 MHz - 3 GHz

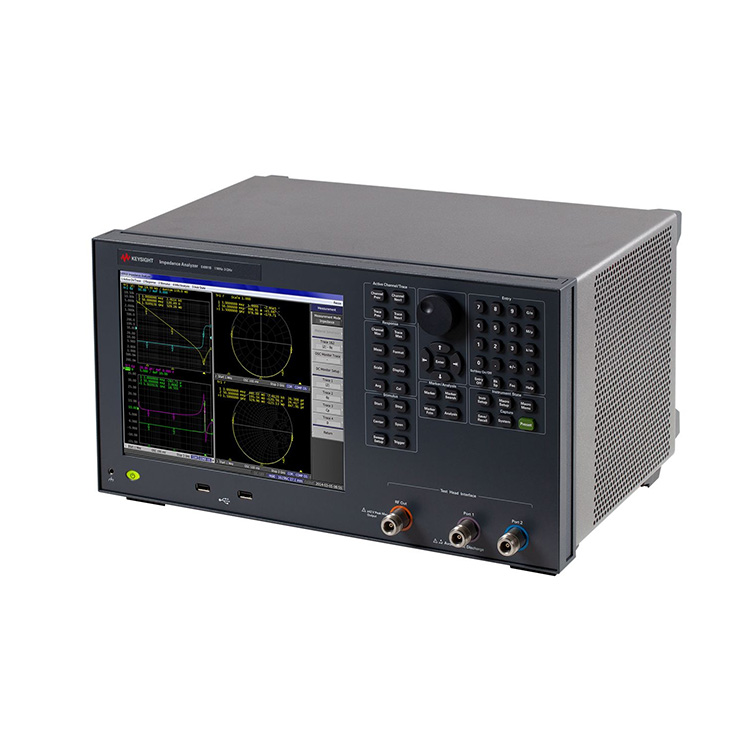

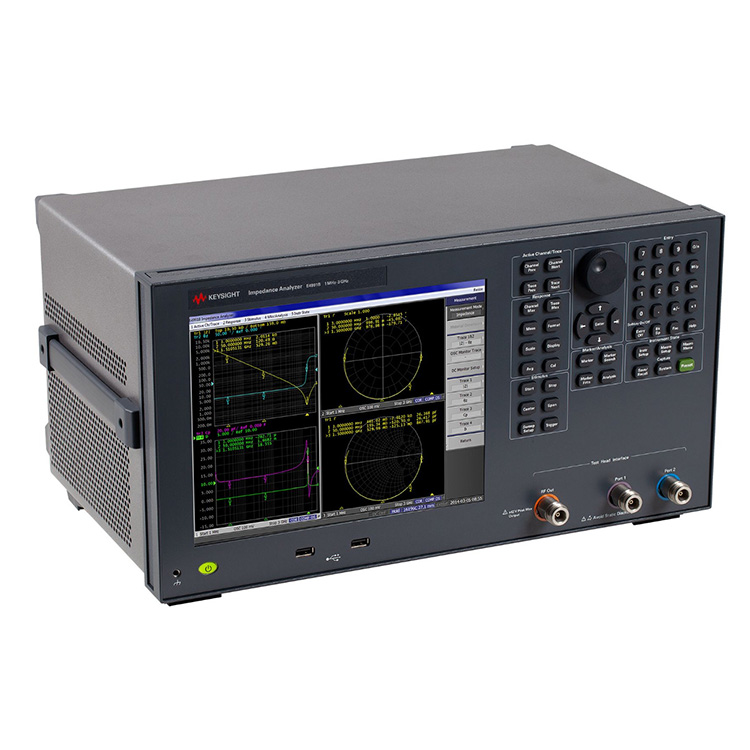

Analizator impedancji Keysight E4991B to idealne rozwiązanie do charakteryzowania i oceny komponentów elektronicznych, urządzeń półprzewodnikowych i materiałów.
Trzy opcje częstotliwości z możliwością aktualizacji: od 1 MHz do 500 MHz/1 GHz/3 GHz
Dokładność podstawowa ±0,65% i zakres impedancji od 120 mΩ do 52 kΩ (zakres dokładności pomiaru 10%)
Parametry pomiaru: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Wymagana jest opcja 001)
Wbudowane napięcie stałe DC (opcja 001): 0 V do ±40 V, 0 A do ±100 mA

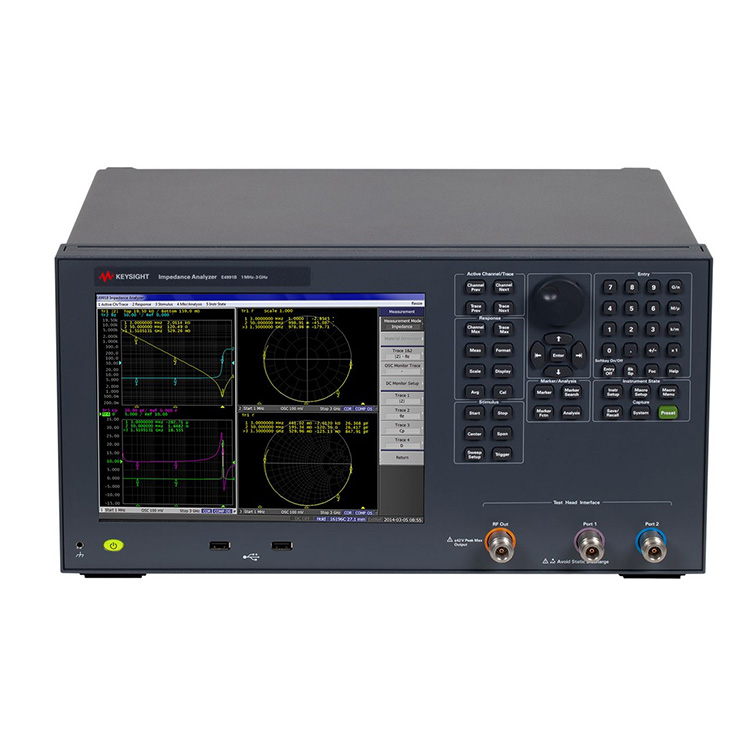

4 kanały i 4 ścieżki na kolorowym wyświetlaczu LCD o przekątnej 10,4 cala z ekranem dotykowym
Funkcja analizy danych: analiza obwodu zastępczego, test linii granicznej
Pomiar materiału dielektrycznego/magnetycznego (opcja 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Możliwość pomiaru charakterystyki temperatury (opcja 007) i niezawodnego pomiaru na płytce (opcja 010).
Opcje pomiaru materiałów zapewniają możliwość analizy charakterystyki temperatury (opcja 007) i funkcję bezpośredniego odczytu przenikalności elektrycznej i przepuszczalności (opcja 002).
Zestaw do podłączenia stacji sond (opcja 010) umożliwia dokładny pomiar impedancji płytki lub mikroelementu w zakresie częstotliwości do 3 GHz.
Model E4991B obsługuje szeroką gamę akcesoriów testowych zaprojektowanych tak, aby pomiary były proste i niezawodne.
Niezależnie od tego, czy zajmujesz się badaniami i rozwojem, kontrolą jakości czy inspekcją, E4991B jest idealnym rozwiązaniem do charakteryzowania i oceny komponentów elektronicznych, urządzeń półprzewodnikowych i materiałów.
W przypadku pomiarów materiałów E4991B współpracuje z zestawem do pomiarów materiałów N1500A-005 i zapewnia łatwość pomiarów (do 1 GHz), od konfiguracji urządzeń po generowanie raportów.
| Dodatkowe informacje: | RF IV, odpowiedni do dokładnej oceny impedancji Analiza obwodu zastępczego (7 modeli) Pomiar materiału. (opcja 002) Test charakterystyki temperaturowej (opcja 007) Pomiar impedancji płytki. ze stacją sondującą (opcja 010) 4 kanały, 4 ścieżki |
| Podstawowa dokładność: | 0,65% |
| Odchylenie DC: | 0 V do ±40 V, 0 A do ±100 mA (opcja 001) |
| Częstotliwość: | 1 MHz do 500 MHz/1 GHz/3 GHz |
| Maksymalna częstotliwość: | 3 GHz |
| Pomiar: | Metoda RF-IV |
| Zakres pomiarowy (dokładność <10%): | 120 mΩ do 52 kΩ |
| Inne funkcje: | Równoważna analiza obwodu, test linii granicznej itp. Pomiar materiału dielektrycznego/magnetycznego (opcja 002), Pomiar charakterystyki temperaturowej (opcja 007), |
| Funkcje specjalne: | nie dotyczy |
| Docelowy DUT: | Urządzenie ogólnego przeznaczenia Tworzywo |
| Typ: | Analizator impedancji |
